ScanSnap の各部の名称と働き

ScanSnap の各部の名称と働きについて説明します。

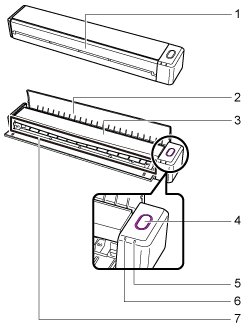

前面

番号	名称	説明
1	給紙カバー（原稿台）（*1）	ScanSnap を使用するときに開けます。開けると電源が ON になり、原稿を載せる台になります。
2	排出ガイド	ScanSnap の前面側に原稿を排出するときに開けます。原稿の排出方法は、読み取る原稿の種類に合わせて選択してください。 ScanSnap で読み取れる原稿については、ScanSnap に直接セットできる原稿を参照してください。排出ガイドを閉じた場合の原稿の流れ排出ガイドを開けた場合の原稿の流れ
3	トップカバー	原稿づまりの処理および ScanSnap の内部を清掃するときに開けます。
4	［Scan / Stop］ボタン（*1）	原稿の読み取りを開始および終了します。 ScanSnap の状態を示します。詳細は、Wi-Fi ランプと［Scan / Stop］ボタンの表示を参照してください。
5	バッテリーランプ	バッテリーの残量および充電状況を示します。電源 ON の場合青色点灯：残量大オレンジ色点灯：充電中オレンジ色点滅：残量小電源 OFF の場合オレンジ色点灯：充電中
6	Wi-Fi ランプ	無線 LAN 接続中の ScanSnap の状態を示します。詳細は、Wi-Fi ランプと［Scan / Stop］ボタンの表示を参照してください。
7	給紙部	原稿をセットするときに、原稿を差し込みます。

*1：	電源自動 OFF 機能によって ScanSnap の電源が自動的に OFF になった場合は、［Scan / Stop］ボタンを押す（原稿の読み取りは開始されません）か、給紙カバー（原稿台）を一度閉じてから開けると ON にできます。詳細は、電源の自動 OFFを参照してください。

側面

番号

名称

説明

8

シール

アプリケーションのインストール後に、シールをはがしてください。

9

ストラップホール

ストラップを取り付けられます。

10

USB コネクター

以下の場合に、USB ケーブルを接続します。

ScanSnap を充電する
ScanSnap Cloud をセットアップする

背面

番号

名称

説明

11

WPS ボタン

WPS 対応の機器とプッシュボタン方式で接続するときに押します。

12

Wi-Fi スイッチ

ScanSnap を無線 LAN で接続して使用するときに ON にします。

ScanSnap Cloud を利用する場合は、必ず ON にします。
