第9世代インテル® Xeon® E/Celeron® プロセッサー、第8世代インテル Core™ i3 プロセッサー搭載
小型かつ拡張性に優れた組込みコンピュータ

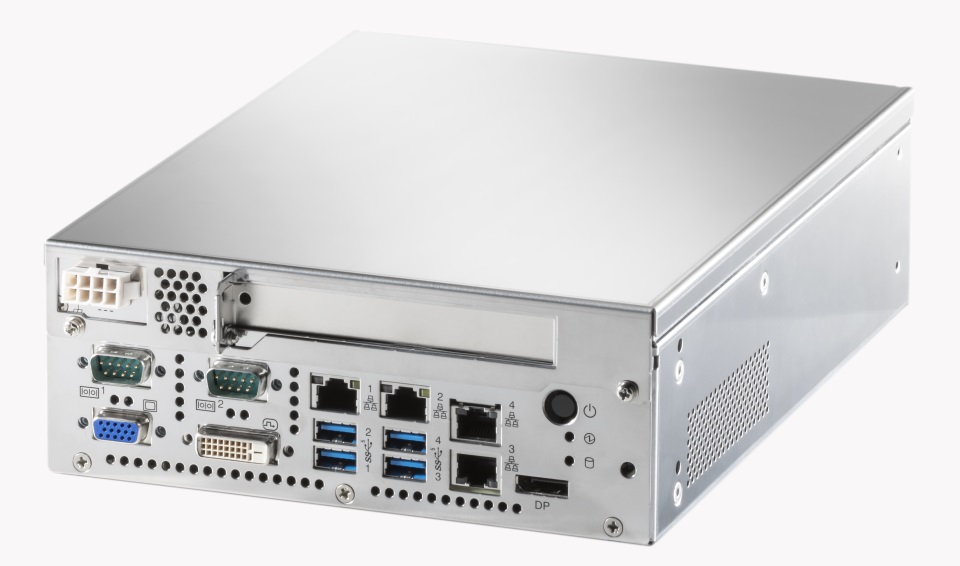

AR2100モデル120N
拡大する
AR2100モデル120Nは、エッジコンピューティングに最適な組込みコンピュータとして、小型でありながら高性能、かつインタフェースを増強したモデルです。
特長
-
エッジIoT向けインタフェース増強
- 4つのLANポートを搭載。装置内のコントローラ間通信、駆動制御、センサ接続や保守・サポート専用ポート割当てなど使い方は豊富です。
- 従来から搭載しているVGA、DVIに加え、マルチディスプレイに対応したDisplayPortを搭載しました。
-
ステンレス筐体採用
- 錆やウイスカの発生を抑止し、粉塵排出の抑制が求められるクリーンルームなどにもご採用いただけます。
-
組込み用途向けチューニング
- CPUの負荷状態や温度環境などの影響を抑える当社独自のチューニングにより、産業用途で求められる安定した高性能を維持します。
-
海外規格に幅広く対応
- 北米（FCC、CSA/UL）、欧州（CE、UKCA）に加え、中国（CCC）、韓国（KC）、台湾（BSMI）の規格に対応し、お客様装置のグローバル展開にお応えします。
-
PCI Expressカードを1枚搭載可能 （※）
（※）アバールデータ社製品の動作確認結果を掲載しています。 - 充実のロングライフサービス（延長保証オプション）
搭載可能オプション
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AR2100モデル120N | |||
| CPU | インテル® Xeon® E-2276ME プロセッサー (Coffee Lake Refresh) |
インテル Core™ i3-8100H プロセッサー (Coffee Lake) |
インテル Celeron® プロセッサー G4930E (Coffee Lake Refresh) |
|
| 動作周波数 | 2.8GHz (インテル ターボ・ブースト・テクノロジー2.0対応 (注1)：最大4.5GHz) |
3.0GHz | 2.4GHz | |
| コア数/スレッド数 | 6コア/12スレッド | 4コア/4スレッド | 2コア/2スレッド | |
| キャッシュ | L3-12MB | L3-6MB | L3-2MB | |
| チップセット | モバイル インテル CM246 Express チップセット | |||
| メモリ | 容量 | 8GB/16GB/32GB | ||
| 規格 | DDR4-2400 Unbuffered SO-DIMM | |||
| ECC | ECCあり | |||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテルUHDグラフィックス P630) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテルUHDグラフィックス 630) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテルUHDグラフィックス 610) (VRAMはメインメモリ使用) |
| アナログVGA最大解像度及び表示色 (注2) | フルHD (1,920 x 1,080)：1,677万色 | |||
| DVI最大解像度及び表示色 (注2) | WUXGA (1,920 x 1,200) : 1,677万色 | |||
| DP最大解像度及び表示色 (注2)(注3) | フルHD (1,920 x 1,080)：1,677万色 | |||
| 補助記憶装置 | HDD | - | ||
| SSD | 240GB/480GB (シリアルATA)x 1 搭載可能 (注4) | |||
| CFast | 1スロット (シリアルATA)、32GB/64GB 搭載可能 | |||
| 拡張インタフェース | PCI Express (注5) | x16 レーン (PCI Express 3.0, 8.0GT/s) ： 1 スロット | ||
| I/Oインタフェース | ディスプレイ | 3 (アナログVGA (D-SUB 15pin) x 1 , DVI-D x 1 , DP x 1) | ||
| LAN |
4 (1000BASE-T/100BASE-TX/10BASE-T) ※PXE(Preboot eXecution Environment)ブート、Wake On LANに対応 |
|||
| シリアル | 2 (D-SUB 9pin) (RS-232C) | |||
| USB | USB3.2(Gen1x1) : 4 (前面) (注6) | |||
| オーディオ | - | |||
| 規格対応等 (注7) |
EMC規格 | VCCI Class A、FCC Class A、CE:EMC指令、UKCA:EMC指令 | ||
| 海外規格対応 | UL62368-1、CSA62368-1 NRTL/C (注8) | |||
| 環境 | RoHS指令 | |||
| RAS機能 |
ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能: 温度監視、電圧監視、ファン監視、S.M.A.R.T.監視 、システムエラー監視、 ウォッチドッグタイマ設定、パフォーマンス情報表示 |
|||
| セキュリティ機能 | ウイルス対策ソフトウェアオプション（Trellix® Embedded Control）選択可能 | |||
| 供給電源 | DC入力(24V) | |||
| 最大消費電力 | 165W | 144W | 122W | |
| 動作周囲温度 | 0～50℃ | |||
| 対応OS (注9) |
Windows® 10 IoT Enterprise 2019 LTSC 64bit版、 Ubuntu 20.04 LTS 64bit版、 RTX64、INtime |
|||
| 質量 | 約3.1kg | 約3.1kg | 約2.8kg | |
| 外形寸法（W×D×H） | 195mm x 260mm x 74mm （突起物含まず） | |||
| 保守（センドバック） ※修理対応期間は購入日より５年間 |
無償修理期間：1年、延長保証オプションにより+1年/+2年/+4年の期間延長が可能 (注10) | |||
- （注1）お客様のご要望に応じて、BIOSカスタマイズにて対応可能。弊社営業にご相談ください。
- （注2）接続するディスプレイの仕様によっては表示できない場合があります。
- （注3）DP1.1準拠
- （注4）弊社提供のSSDのみ使用可能です。
- （注5）PCI Expressへの供給電力は1スロットあたり最大25Wです。
- （注6）オプションにより、USB2.0x2(背面)を追加可能(後付け不可)です。
- （注7）欧州(CE、UKCA)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証およびこれに対応した製品については弊社営業にご相談ください。
- （注8）UL62368-1、CSA62368-1は認証機関CSAにて、規格取得しております。
- （注9）Windows 10 IoT Enterprise 2021 LTSCの対応につきましては弊社営業にご相談ください。
- （注10）延長保証オプションは、当製品供給期間内に同一構成で100台以上ご購入いただくことを条件としています。詳細は弊社営業に確認ください。

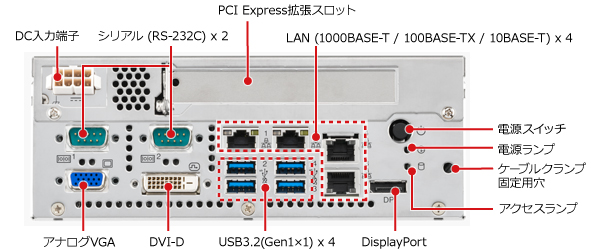

各部名称
