iX100 の各部の名称と働き

ScanSnap の各部の名称と、その機能について説明します。

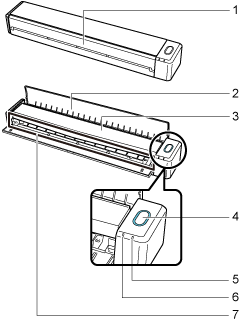

前面

前面
番号 名称 説明
1 給紙カバー(原稿台)(*1) ScanSnap を使用するときに開けます。

開けると電源が ON になり、原稿を載せる台になります。

2 排出ガイド ScanSnap の前面側に原稿を排出するときに開けます。

原稿の排出方法は、読み取る原稿の種類に合わせて選択してください。

ScanSnap で読み取れる原稿については、iX100 で読み取れる原稿を参照してください。

  • 排出ガイドを閉じた場合の原稿の流れ
    排出ガイドを閉じた場合の原稿の流れ
  • 排出ガイドを開けた場合の原稿の流れ
    排出ガイドを開けた場合の原稿の流れ
3 トップカバー 原稿づまりの処理および ScanSnap の内部を清掃するときに開けます。

ScanSnap 内部の清掃方法については、iX100 の内部の清掃を参照してください。

4 [Scan / Stop]ボタン(*1) 原稿の読み取りを開始および終了します。

ScanSnap の状態を示します。

青色点灯:正常

青色点滅:読み取り中

オレンジ色点滅:エラー

5 バッテリーランプ バッテリーの残量および充電状況を示します。
電源 ON の場合
青色点灯:残量大

オレンジ色点灯:充電中

オレンジ色点滅:残量小

電源 OFF の場合
オレンジ色点灯:充電中
6 Wi-Fi ランプ 無線 LAN 接続時の ScanSnap の状態を示します。

青色点灯:接続中(アクセスポイント接続モード)

青色点滅:準備中

緑色点灯:接続中(ダイレクト接続モード)

オレンジ色点灯:接続不可またはダイレクト接続モードで接続待ち

オレンジ色点滅:接続不可(WPS エラー)

7 給紙部 原稿をセットするときに、原稿を差し込みます。
*1: 電源自動 OFF 機能によって ScanSnap の電源が自動的に OFF になった場合は、[Scan / Stop]ボタンを押す(原稿の読み取りは開始されません)か、給紙カバー(原稿台)を一度閉じてから開けると ON にできます。

詳細は、電源の自動 OFF(iX1600 / iX1500 / iX1400 / iX1300 / iX500 / iX100 / SV600 / S1300i)を参照してください。

側面

側面
番号 名称 説明
8 シール ソフトウェアのインストール後に、シールをはがしてください。
9 ストラップホール ストラップを取り付けられます。
10 USB コネクター USB ケーブルを接続します。

背面

背面
番号 名称 説明
11 WPS ボタン WPS 対応の機器とプッシュボタン方式で接続するときに押します。
12 Wi-Fi スイッチ ScanSnap を無線 LAN で接続して使用するときに ON にします。
