Parti e funzioni

Questo paragrafo descrive i nomi e le funzioni delle parti di ScanSnap.

  • Fronte

  • Retro

  • Lato

  • Retro

  • Unità di scansione

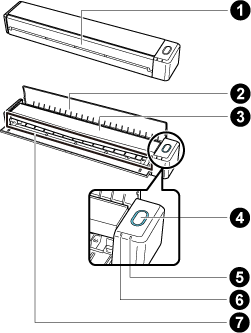

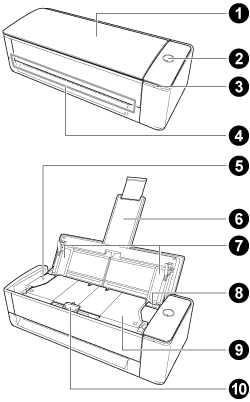

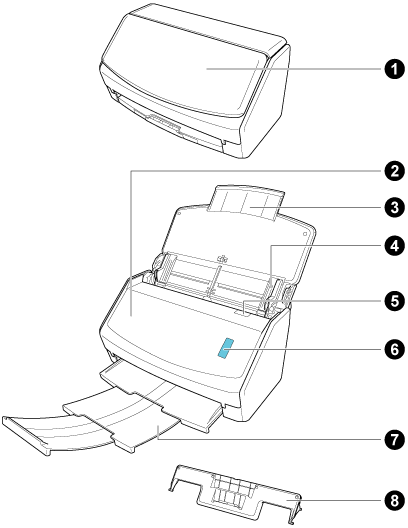

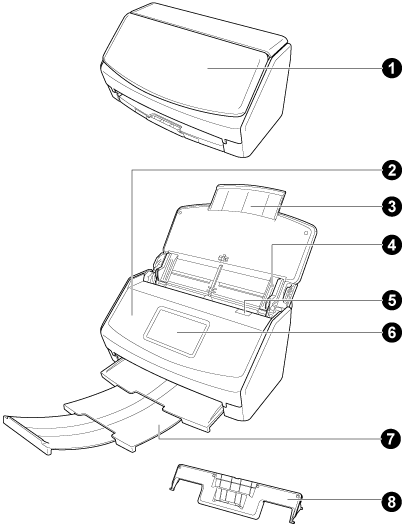

Fronte

Fronte
Fronte
Fronte
Fronte
Fronte
Fronte
Fronte
Fronte

N.

Nome

Descrizione

1

Scivolo della carta ADF (coperchio)

Guida di alimentazione

Aprirla per usare ScanSnap.

Aprirla per eseguire una scansione con Scansione con inversione a U.

Aprendolo si accende ScanSnap. È quindi possibile caricarvi un documento.

Quando ScanSnap si spegne automaticamente, chiudere lo scivolo della carta ADF (coperchio) e aprirlo per accenderlo.

Quando ScanSnap si spegne automaticamente, chiudere la guida di alimentazione e aprirla per accenderlo.

2

Tasto [Scan]

Accende ScanSnap.

Avvia e termina la scansione dei documenti.

Indica lo stato di ScanSnap.

Blu (acceso): pronto

Blu (lampeggiante): Scansione

Arancione (lampeggiante): Errore

Viola (acceso): uso di ScanSnap Cloud

Quando si stabilisce un collegamento con un servizio cloud usando ScanSnap Cloud, consultare Stato di ScanSnap quando si usa ScanSnap Cloud.

Per le regioni in cui è disponibile un collegamento al servizio cloud, fare riferimento qui.

3

Indicatore Wi-Fi

Indica lo stato della connessione Wi-Fi di ScanSnap.

Blu (acceso): Connesso (modalità connessione al punto di accesso)

Blu (lampeggiante): Standby

Verde (acceso): Connesso (modalità di connessione diretta)

Arancione (acceso): Non collegabile o in attesa di connessione in modalità di connessione diretta

Arancione (lampeggiante): non collegabile (errore WPS)

Viola (acceso): uso di ScanSnap Cloud

Quando si stabilisce un collegamento con un servizio cloud usando ScanSnap Cloud, consultare Stato di ScanSnap quando si usa ScanSnap Cloud.

Per le regioni in cui è disponibile un collegamento al servizio cloud, fare riferimento qui.

4

Alimentatore manuale

Inserire un documento nell'alimentatore manuale per scandirlo con Scansione di ritorno.

2

5

Parte superiore dell'ADF

Aprirla per rimuovere documenti inceppati, sostituire il materiale di consumo (set di rulli) o pulire l'interno di ScanSnap.

Aprirla per rimuovere documenti inceppati, sostituire il materiale di consumo (rullo di presa o separatore fogli) o pulire l'interno di ScanSnap.

3

6

Estensione

Estrarla quando si scansionano documenti lunghi.

Quando lo scivolo della carta ADF (coperchio) è aperto, si solleverà automaticamente.

Contiene i documenti caricati nello scivolo della carta ADF (coperchio) quando si scandiscono i documenti con Scansione con inversione a U.

Se i documenti fuoriescono dalla portata dell'estensione, estrarre l'estremità superiore dell'estensione manualmente.

4

7

Guida laterale

Regolarla per adattarla alla larghezza dei documenti ed evitare che questi vengano disallineati.

5

8

Gancio di rilascio dell'ADF

Tirare questo gancio per aprire la parte superiore dell'ADF.

2

Guida di emissione

Aprirla per far uscire documenti dalla parte anteriore di ScanSnap.

Selezionare un metodo di espulsione in base al tipo di documento che si sta scansionando.

Per i dettagli, consultare Documenti che possono essere scanditi con ScanSnap.

  • Quando la guida di uscita è chiusa

    Quando la guida di uscita è chiusa
    Quando la guida di uscita è chiusa
  • Quando la guida di uscita è aperta

    Quando la guida di uscita è aperta
    Quando la guida di uscita è aperta

3

Coperchio superiore

Aprirlo per rimuovere documenti inceppati o pulire l'interno di ScanSnap.

6

Touch Panel

Utilizzato per mostrare lo stato della connessione di ScanSnap, selezionare un profilo per avviare la scansione o modificare le impostazioni di ScanSnap.

Quando ScanSnap si spegne automaticamente, premere il pannello a sfioramento per accenderlo.

1

Testa

-

2

Collo

-

6

4

3

Tasto [Scan]

Tasto [Scan]

Pulsante [Scan/Stop]

Avvia la scansione dei documenti. Può essere premuto anche quando il vassoio è chiuso.

Avvia la scansione dei documenti.

Avvia e termina la scansione dei documenti.

Accende ScanSnap.

Avvia la scansione dei documenti.

Quando ScanSnap si spegne automaticamente, premere il tasto [Scan] per riaccenderlo.

Quando ScanSnap si spegne automaticamente, premere il tasto [Scan] per riaccenderlo.

Quando ScanSnap si spegne automaticamente, premere il tasto [Scan/Stop] per accenderlo.

Quando ScanSnap si spegne automaticamente, premere il tasto [Scan] oppure il tasto [Stop] per riaccenderlo.

Indica lo stato di ScanSnap.

Blu (acceso): pronto

Blu (lampeggiante): Scansione

Arancione (lampeggiante): Errore

Viola (acceso): uso di ScanSnap Cloud

Quando si stabilisce un collegamento con un servizio cloud usando ScanSnap Cloud, consultare Stato di ScanSnap quando si usa ScanSnap Cloud.

Per le regioni in cui è disponibile un collegamento al servizio cloud, fare riferimento qui.

4

Tasto [Stop]

Accende ScanSnap.

Termina la scansione dei documenti.

Quando ScanSnap si spegne automaticamente, premere il tasto [Scan] oppure il tasto [Stop] per riaccenderlo.

5

Base

-

6

LED di alimentazione

Indica lo stato di ScanSnap come segue:

Blu (acceso): pronto

Blu (lampeggiante): Scansione

Arancione (lampeggiante): Errore

7

Foglio bianco

Utilizzato per determinare la posizione di partenza per la scansione di documenti ed è anche il riferimento di colore standard per il colore dei documenti durante la scansione dei documenti.

8

Tacca di centratura

Quando si posiziona un libro o un documento di dimensioni standard, allineare il centro del documento con la tacca di centratura.

5

Indicatore di batteria

Indica la carica residua della batteria e lo stato di carica della batteria.

  • Quando l'alimentazione è accesa

    Blu (acceso): Carica completa

    Arancione (acceso): In carica

    Arancione (lampeggiante): Batteria scarica

  • Quando l'alimentazione è spenta

    Arancione (acceso): In carica

7

Indicatore Wi-Fi

Indica lo stato della connessione Wi-Fi di ScanSnap.

Blu (acceso): pronto

Blu (lampeggiante): Standby

Arancione (acceso): non collegabile

Arancione (lampeggiante): non collegabile (errore WPS)

Viola (acceso): uso di ScanSnap Cloud

Quando si stabilisce un collegamento con un servizio cloud usando ScanSnap Cloud, consultare Stato di ScanSnap quando si usa ScanSnap Cloud.

Per le regioni in cui è disponibile un collegamento al servizio cloud, fare riferimento qui.

6

Indicatore Wi-Fi

Indica lo stato della connessione Wi-Fi di ScanSnap.

Blu (acceso): Connesso (modalità connessione al punto di accesso)

Blu (lampeggiante): Standby

Verde (acceso): Connesso (modalità di connessione diretta)

Arancione (acceso): Non collegabile o in attesa di connessione in modalità di connessione diretta

Arancione (lampeggiante): non collegabile (errore WPS)

Viola (acceso): uso di ScanSnap Cloud

Quando si stabilisce un collegamento con un servizio cloud usando ScanSnap Cloud, consultare Stato di ScanSnap quando si usa ScanSnap Cloud.

Per le regioni in cui è disponibile un collegamento al servizio cloud, fare riferimento qui.

7

8

9

Vassoio

Tiralo fuori per l'utilizzo.

Aprirlo per usare il vassoio.

Impila i documenti emessi.

Quando si scandiscono i documenti con Scansione con inversione a U, i documenti espulsi si impilano nel vassoio.

Il vassoio si solleva e la parte superiore di estende automaticamente quando i documenti vengono scanditi, quindi il vassoio torna nella posizione originale dopo la scansione di tutti i documenti.

10

Linguetta di supporto documenti

Quando si scandiscono i documenti con Scansione con inversione a U, la linguetta che trattiene i documenti espulsi sul vassoio.

7

5

Sezione di alimentazione

Inserire il documento nella sezione di alimentazione.

8

Guida ricevute

Collegarla allo scivolo della carta ADF (coperchio) per utilizzarla.

Se si utilizza la Guida ricevute, è possibile posizionare i documenti con larghezze diverse, quali ricevute, per scansionarli contemporaneamente.

ATTENZIONE
  • Quando si trasporta ScanSnap, tenerlo per la base e il collo. Non trasportare lo scanner per la testa.

    Tenere ScanSnap

Parteposteriore

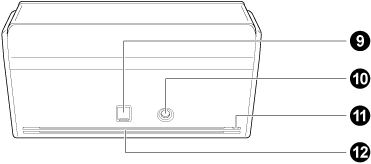

Retro
Lato
Retro
Lato
Retro
Lato
Lato
Lato

N.

Nome

Descrizione

11

9

Slot di sicurezza

Usato per collegare un cavo antifurto (disponibile in commercio).

9

12

10

Connettore USB

Far scorrere verso l'alto il coperchio del connettore USB per aprirlo, quindi collegare il cavo USB al connettore USB.

Il coperchio del connettore USB scorre uno o due livelli. Aprire il coperchio in base al tipo di cavo USB in uso.

  • Primo livello: Cavo USB 2.0

  • Secondo livello: Cavo USB 3.0

Usato per collegare un cavo USB.

10

13

11

Connettore di alimentazione

Utilizzato per collegare un cavo di alimentazione di tipo cavo CA che è collegato all'adattatore CA.

Usato per collegare un cavo CA.

9

8

7

6

Adesivo

Rimuovere il sigillo adesivo dopo aver installato il software.

11

10

8

Slot di sicurezza

Usato per collegare un cavo antifurto (disponibile in commercio).

11

9

Connettore di alimentazione

Viene usato per collegare un cavo di alimentazione.

12

10

9

7

7

Connettore USB

Usato per collegare un cavo USB.

12

13

Bocchette di ventilazione

Fori per la fuoriuscita dell'aria calda dall'interno di ScanSnap.

14

Tasto WPS

Premere questo tasto per eseguire il collegamento a un punto di accesso wireless WPS compatibile utilizzando il metodo del tasto.

15

Interruttore Wi-Fi

Attivare questo interruttore per collegare ScanSnap tramite Wi-Fi.

Retro

Retro
Retro

N.

Nome

Descrizione

10

14

Tasto WPS

Premere questo tasto per eseguire il collegamento a un punto di accesso wireless WPS compatibile utilizzando il metodo del tasto.

11

15

Interruttore Wi-Fi

Attivare questo interruttore per collegare ScanSnap tramite Wi-Fi.

Unità di scansione

Funziona quando i documenti vengono scansionati.

Unità di scansione

N.

Nome

Descrizione

12

Fotocamera

Rileva il cambio pagina e le carte lucide.

13

LED infrarossi

Irradia l'area di scansione con infrarossi per rilevare il cambio pagina e la carta lucida.

14

Vetro dello scanner

Protegge l'otturatore utilizzato per la scansione dei documenti.

15

Lampadina

Illumina il documento da scansionare.

Vedere anche

  • Alimentazione per ScanSnap
  • Schermate mostrate sul pannello a sfioramento
  • Inserimento della Guida ricevute
  • Pulizia
  • Pulizia
  • Pulizia
  • Pulizia
  • Pulizia di ScanSnap
