第13世代インテル® Core™ i7/i3、第12世代インテル Celeron® プロセッサー搭載
小型かつ拡張性に優れた組込みコンピュータ

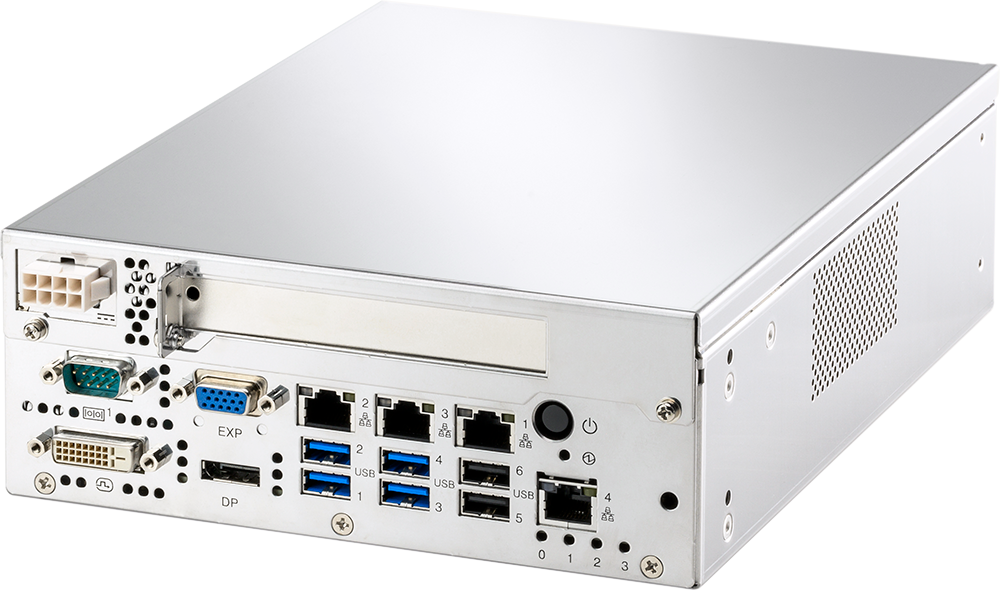

AR2100モデル120R
拡大する
AR2100モデル120Rは組込みおよびエッジコンピューティング用途に最適な組込みコンピュータとして、CPU、拡張スロット、I/O、ストレージ、セキュリティの各機能を従来の小型サイズのまま増強したモデルです。
特長
- 第13世代CPU、DDR5メモリを搭載し従来機に対して2倍の処理性能を実現
-
高速・大容量ストレージをサポート
- NVMe-M.2 SSD サポートによりストレージ性能の高速化
- NVMe-M.2 SSD 最大3台 約6TB（1920GB x3）搭載で従来機より容量を大幅アップ
-
トラブルを未然に防ぐ予兆監視
- PFU独自の新規搭載RASコントローラによりCPUから独立したハードウェア監視を実現
- システム監視ツールEmbedWare/SysMon®による監視情報の可視化
-
高セキュリティ機能
- Trellix® Embedded Control によるセキュリティ強化
- RAS コントローラによるNIST SP 800-193 対応可能
-
筐体色を選択可能（標準：ステンレス、オプション：白色塗装）
- ステンレス筐体採用により錆やウイスカの発生を抑止しクリーンルームなど塵埃排出抑制が必要な分野にも対応

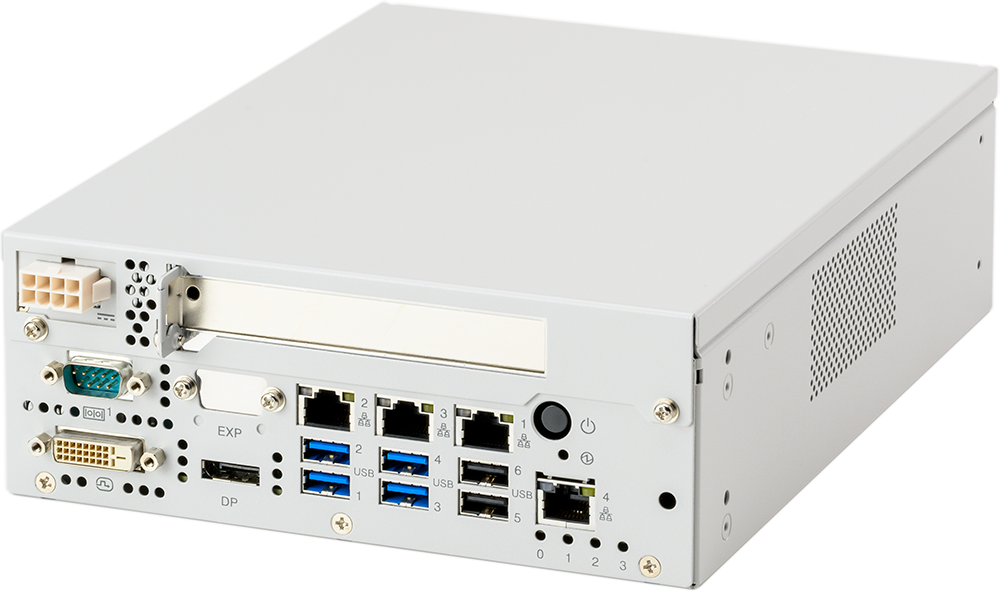

白色塗装（オプション）
-
リモート制御（オプション）
- デジタル入出力およびリモート電源制御搭載し遠隔操作にて装置状態や電源投入・切断操作を実現
-
ソフトウェアRAID による安定稼働
- SSD 3台搭載可能としたことでAR2100でもソフトウェアRAIDが選択可能
- NVMe対応の自社開発ソフトウェアRAID の独自技術による高信頼性、高可用性、高保守性を実現
-
AI/画像処理に最適
- 通常サイズのPCI Expressカード（フルハイト ハーフサイズ）が搭載可能となり、高精細画像処理、AI/ディープラーニング処理を実現
-
海外規格認証
- 北米（FCC、CSA/UL）、欧州（CE、UKCA）に加え、中国（CCC）、韓国（KC）、台湾（BSMI）の規格に対応
- 充実のロングライフサービス（延長保証オプション）
搭載可能オプション
仕様一覧
| 機能 | 内容 | ||||
|---|---|---|---|---|---|
| 商品名 | AR2100モデル120R | ||||
| 種別 | DC入力タイプ | ||||
| CPU | ※Core® i9-13900TEの対応については弊社営業にお問い合わせください | インテル® Core™ i7-13700TE プロセッサー(Raptor Lake-S) |
インテル Core i3-13100TE プロセッサー(Raptor Lake-S) |
インテル Celeron® G6900TE プロセッサー(Alder Lake-S) |
|
| 動作周波数 ※TBは「インテル ターボ・ブースト テクノロジー 2.0対応」 |
P Core 1.1GHz(TB 最大 4.8GHz) E Core 0.8GHz(TB 最大 3.6GHz) |
P Core 2.4GHz(TB 最大 4.1GHz) | P Core 2.4GHz | ||
| コア数/スレッド数 | 8コア（P Core) + 8コア(E Core) /24スレッド |
4コア/8スレッド | 2コア/2スレッド | ||
| キャッシュ | L3-30MB | L3-12MB | L3-4MB | ||
| チップセット | インテル R680E チップセット | ||||
| メモリ | 容量 | 16GB/32GB ※64GB対応については弊社営業にご相談ください | |||
| 規格 | DDR5-4800 Unbuffered DIMM | ||||
| ECC | ECCあり | ||||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ(VRAMはメインメモリ使用) | |||
| (インテル UHD グラフィックス 770) | (インテル UHD グラフィックス 730) | (インテル UHD グラフィックス 710) | |||
|
最大解像度 及び表示色 (注1) |
DVI-D | WUXGA (1,920 x 1,200) : 1,677万色 | |||
| DisplayPort (注2) | 4K UHD（3,840 x 2,160) : 1,677万色 | ||||
| VGA | FullHD（1,920 x 1,080) : 1,677万色 | ||||
| 補助記憶装置 | SSD(NVMe) |
480GB/1920GB（M.2）最大 3 搭載可能、RAIDサポート (注3) ※3840GB対応については弊社営業にご相談ください |
|||
| CFast | なし | ||||
| 拡張インタフェース | PCI Express (注4) | x16 レーン (PCI Express 3.0, 8.0GT/s) ： 1 スロット | |||
| I/Oインタフェース | ディスプレイ (注5) | 2 (DVI-D x 1、DisplayPort x 1）、オプション１（アナログVGA (D-SUB 15pin) x 1）搭載可能 (注6) | |||
| LAN | 4 (1000BASE-T/100BASE-TX/10BASE-T) | ||||
| シリアル | １ (D-SUB 9pin) (RS-232C)、オプション１ (D-SUB 9pin) (RS-232C)搭載可能 (注6) | ||||
| USB | USB 5Gbps | 4 | |||
| USB 2.0 | 2 | ||||
| デジタル入出力/リモート電源制御 | オプション1（20pin 角型コネクタ）（DI x 3、 DO ｘ 3、電源OnOff信号 ｘ 1、5V電源）搭載可能 | ||||
| オーディオ | なし | ||||
| 規格対応等 (注7) |
EMC規格 | VCCI Class A、FCC Class A、CE：EMC指令、UKCA：EMC指令 | |||
| 海外安全規格 | UL62368-1、CSA62368-1(NRTL/C) (注8) | ||||
| 環境 | RoHS指令 | ||||
| RAS機能 | 常駐監視コントローラ | あり（RASコントローラ） | |||
| 監視ツール | EmbedWare/SysMon® | ||||
| 機能 |
ハードウェア状態監視（温度、電圧、ファン、システムエラー)、S.M.A.R.T.監視、RAID監視、BIOS起動監視、 ウォッチドッグタイマ、ログ/SEL表示、トレース出力 |
||||
| セキュリティ機能 | NIST SP 800-193 | 対応可能 ※弊社営業にご相談ください | |||
| ウイルス対策 | ウイルス対策ソフトウェアオプション（Trellix® Embedded Control）選択可能 | ||||
| 供給電源 | DC入力(24V) | ||||
| 最大消費電力 (注9) | 165W | 154W | 128W | ||
| 周囲温度 | 0～50℃ | ||||
| 対応OS |
Windows® 10 IoT Enterprise 2021 LTSC 64bit版 Ubuntu 22.04 LTS 64bit版, RTX64, INtime |
||||
| 質量 | 約3.0kg | ||||
| 外形寸法（W×D×H） | 195mm x 260mm x 74mm （突起物含まず） | ||||
| 保守（センドバック） ※修理対応期間は購入日より5年間 |
無償修理期間：1年、延長保証オプションで+1年/+2年/+4年の期間延長が可能 (注10) | ||||
- （注1）接続するディスプレイの仕様によっては表示できない場合があります。
-
（注2）パッシブアダプタの接続によりDVIディスプレイ(最大1920×1080)への変換も可能です。
なおご使用のディスプレイ、アダプタによっては正しく表示されない場合があります。 - （注3）RAIDを使用するには、ソフトウェアRAIDおよびSSDが2台必要です。
- （注4）PCI Expressへの供給電力は1スロットあたり最大25Wです。75W対応については弊社営業にご相談ください。
- （注5）最大３画面同時表示可能（アナログVGAオプション搭載時）。
- （注6）アナログVGAとシリアルは排他オプションです。
- （注7）欧州(CE、UKCA)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証およびこれに対応した製品については弊社営業にご相談ください。
- （注8）UL62368-1、CSA62368-1は認証機関CSAにて、規格取得しております。
- （注9）最大消費電力は、本体で消費しない電力も含みます。
- （注10）延長保証オプションは、当製品供給期間内に同一構成で100台以上ご購入いただくことを条件としています。詳細は弊社営業に確認ください。
各部名称
＜前面＞
＜背面＞
