インテル Atom® プロセッサー E3900シリーズ（Apollo Lake）搭載
小型かつ拡張性に優れたファンレス対応組込みコンピュータ

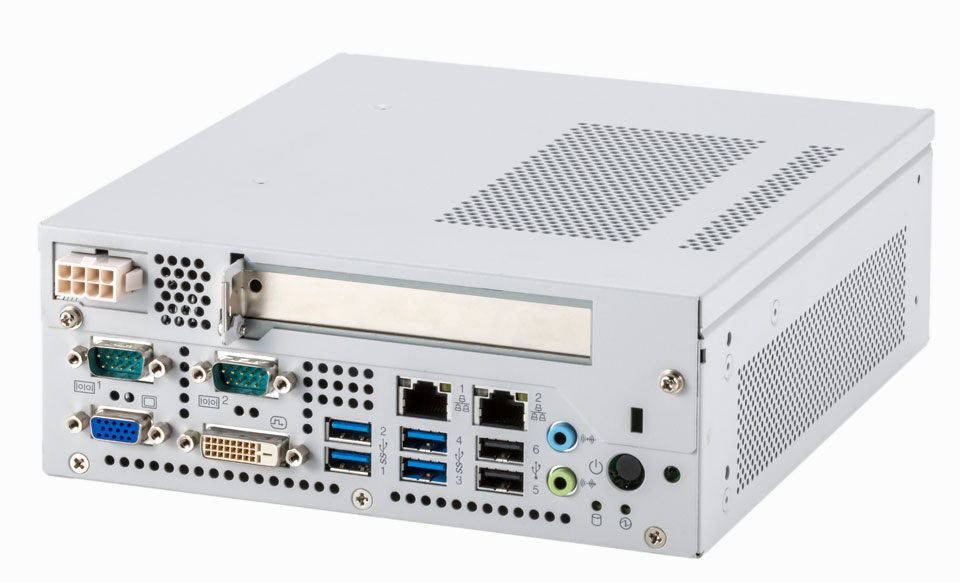

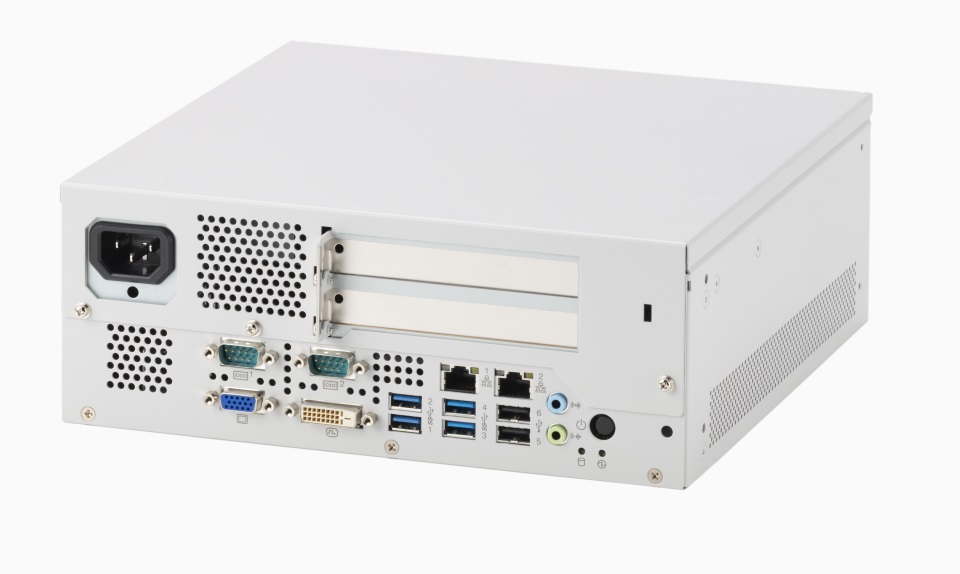

AR2100モデル100K/AR2200モデル100K
拡大する
拡大する
- 塵埃の多い場所など厳しい環境にも対応するファンレス機種を準備
- 組込みに適した小型筐体
- 超低消費電力プロセッサー インテル Atom プロセッサー E3900シリーズ（Apollo Lake）搭載
- Microsoft Azure Certifiedを取得
- ソフトウェアRAIDにてRAID1をサポート。低コストで万一のSSD故障時にも継続して運用可能（AR2200モデル100K x7-E3950 搭載機種のみ）
- PCI Expressカードを搭載可能
- DVI、アナログVGAの2画面表示が可能
- ECCメモリにより高い信頼性を要求されるアプリケーションにも対応可能
- 海外規格に幅広く対応
- ハードウェア監視ツールEmbedWare/SysMon® によって、ハードウェア情報（温度、電圧、SSD等）の監視が可能
- Windows® 10 IoT Enterprise / Ubuntu / リアルタイムOS (RTX / INtime) 対応
- RoHS指令対応
搭載可能オプション
仕様一覧
| 機能 | 内容 | |||
|---|---|---|---|---|
| 商品名 | AR2200モデル100K | AR2100モデル100K | ||
| CPU | インテル® Atom® x7-E3950 プロセッサー (Apollo Lake) |
インテル Atom x7-E3950 プロセッサー (Apollo Lake) |
インテル Atom x5-E3930 プロセッサー (Apollo Lake) |
|
| 動作周波数 | 1.6 GHz (バースト周波数 2.0 GHz) |
1.6 GHz (バースト周波数 2.0 GHz) |
1.3 GHz (バースト周波数 1.8 GHz) |
|
| コア数/スレッド数 | 4コア/4スレッド | 4コア/4スレッド | 2コア/2スレッド | |
| キャッシュ | L2-2MB | L2-2MB | L2-2MB | |
| チップセット | - | |||
| メモリ | 容量 | 4GB/8GB | ||
| 規格 | DDR3L-1600 Unbuffered SO-DIMM | |||
| ECC | ECCあり | |||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 505) (VRAMはメインメモリ使用) |
CPU内蔵グラフィックスコントローラ (インテル HD グラフィックス 500) (VRAMはメインメモリ使用) |
|
| アナログVGA最大解像度及び表示色 (注1) | WUXGA (1,920 x 1,200)： 1,677万色 | |||
| DVI最大解像度及び表示色 (注1) |
WUXGA (1,920 x 1,200)： 1,677万色 | |||
| 補助記憶装置 | HDD | - | ||
| SSD | 240GB/480GB (シリアルATA) x 2 搭載可能、RAIDサポート(RAID1のみ) (注2) (注3) | 240GB/480GB (シリアルATA) x 1 搭載可能 (注2) | ||
| CFast | 1スロット（シリアルATA）、8GB/16GB/32GB 搭載可能 (注4) | 1スロット（シリアルATA）、8GB/16GB/32GB 搭載可能 | ||
| 拡張インタフェース | PCI Express (注5) | x1 レーン (PCI Express 2.0, 5.0GT/s) ： 2 スロット | x1 レーン (PCI Express 2.0, 5.0GT/s) ： 1 スロット | |
| I/Oインタフェース | ディスプレイ | 2 (アナログVGA (D-SUB 15pin) x 1 , DVI-D x 1) | ||
| LAN | 2 (1000BASE-T/100BASE-TX/10BASE-T) ※PXE(Preboot eXecution Environment)ブート、Wake On LANに対応 |
|||
| シリアル | 2 (D-SUB 9pin) (RS-232C) | |||
| USB | USB 3.0 : 4 (前面 x 4)、USB 2.0 : 2 (前面 x 2) | |||
| オーディオ | ラインアウト、ラインイン | |||
| 規格対応等 (注6) |
EMC規格 | VCCI Class A、FCC Class A、CE:EMC指令、UKCA:EMC指令 | ||
| 海外安全規格 | UL60950-1、CSA60950-1 NRTL/C (注7) | |||
| 環境 | RoHS指令 | |||
| RAS機能 | ハードウェア監視ツール EmbedWare/SysMon®による状態表示、異常通知機能： 温度監視、電圧監視、ファン監視、S.M.A.R.T.監視、RAID監視 (注8)、システムエラー監視、 ウォッチドッグタイマ設定、パフォーマンス情報表示 |
|||
| セキュリティ機能 | ウイルス対策ソフトウェアオプション（Trellix® Embedded Control）選択可能 | |||
| ファン | ファンあり | ファンレス | ||
| 供給電源 | AC入力 (100~240V) | DC入力 (24V) | ||
| 最大消費電力 | 105W | 73W | 66W | |
| 動作周囲温度 | 0～50℃ PCI Expressは搭載カードごとに事前評価が必要 |
0～50℃ (注9)(注10) | ||
| 対応OS (注11) | Windows® 10 IoT Enterprise 2019 LTSC 64bit版、 Ubuntu 18.04 LTS 64bit版、 RTX64、INtime |
|||
| 質量 | 約4.8Kg | 約2.4Kg | ||
| 外形寸法（W×D×H） | 260mm × 260mm × 99mm （突起物含まず） |
195mm × 220mm × 74mm （突起物含まず） |
||
- （注1）接続するディスプレイの仕様によっては表示できない場合があります。
- （注2）弊社提供のSSDのみ使用可能です。
- （注3）RAIDを使用するには、ソフトウェアRAIDおよびSSD 2台が必要です。また、Windows 10のみ対応可能です。
- （注4）SSD 2台搭載時、CFastは搭載できません。
- （注5）PCI Expressへの供給電力は1スロットあたり最大10Wです。
- （注6）北米(FCC、CSA/UL)、欧州(CE、UKCA)に加え、中国(CCC)、韓国(KC)、台湾(BSMI)の規格に対応。
欧州(CE、UKCA)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証については弊社営業にご相談ください。 - （注7）UL60950-1、CSA60950-1は認証機関CSAにて、規格取得しております。
- （注8）AR2200モデル100Kのみ対応です。
- （注9）EtherCATカードオプション搭載時は、0～40℃環境でご使用ください。
- （注10）拡張カード搭載時は、ご使用環境での確認が必要ですので、担当営業までご相談願います。
- （注11）Windows 10 IoT Enterprise 2021 LTSCの対応につきましては弊社営業にご相談ください。

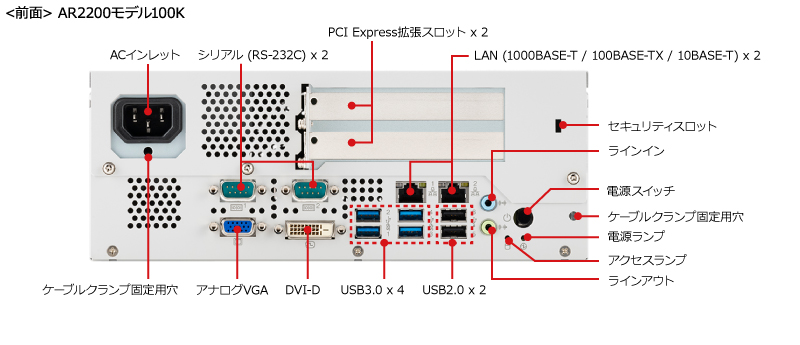

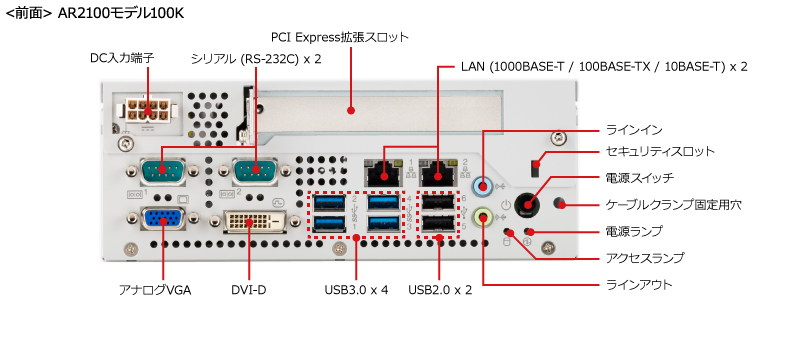

各部名称
