販売終了

インテル® Xeon® プロセッサ E3 v5製品ファミリ /
第6世代インテル Core™ i5 / Celeron® プロセッサ搭載
小型かつ拡張性に優れた組込みコンピュータ

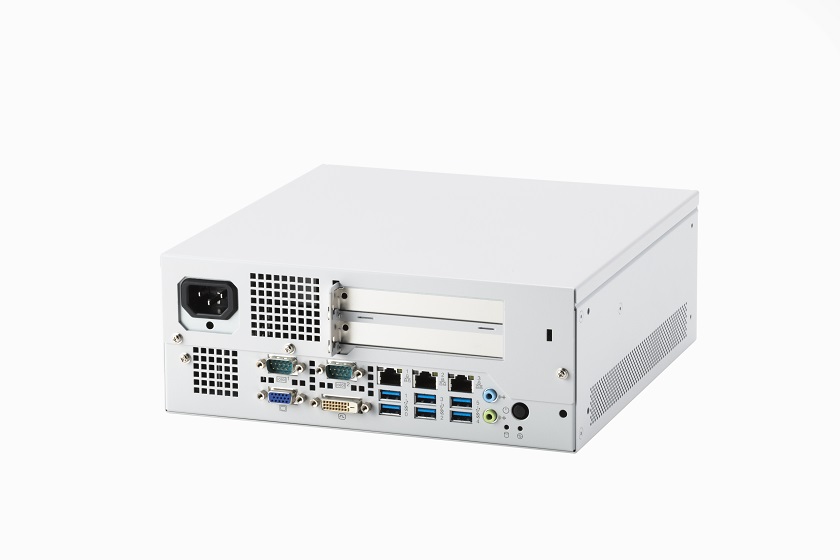

AR2200モデル120L

AR2200モデル120L
拡大する
  • さまざまな機器への組込みに適した小型筐体(260mm×260mm×99mm)
  • インテル Xeon プロセッサ E3 v5 製品ファミリ / 第6世代インテル Core プロセッサ(Skylake)を搭載(Celeronプロセッサも選択可能)
  • Microsoft Azure Certifiedを取得
  • ソフトウェアRAIDによりRAID1をサポート。低コストで万一のSSD故障時にも継続して運用可能
  • ECCメモリにより、高い信頼性を要求されるアプリケーションにも対応可能
  • PCI Expressカードを2枚搭載可能
  • LAN×3、シリアルポート、USB 3.0などの豊富なインタフェース
  • DVI-DとアナログVGAの2画面表示が可能
  • 海外規格に幅広く対応
  • Windows® 10 / Linux / リアルタイムOS (RTX / INtime) 対応
  • Windows 10 をプレインストールして出荷可能
  • RoHS指令対応

搭載可能オプション
ソフトウェアRAID EtherCAT マスタ/スレーブ MECHATROLINK

仕様一覧

機能 内容
商品名 AR2200モデル120L
CPU インテル Xeon
プロセッサ E3-1505M v5
(Skylake)
インテル Core
i5-6440EQ プロセッサ
(Skylake)
インテル Celeron
プロセッサ G3900E
(Skylake)
  動作周波数 2.8GHz
(インテル ターボ・ブースト・テクノロジー2.0対応:最大3.7GHz)
2.7GHz
(インテル ターボ・ブースト・テクノロジー2.0対応:最大3.4GHz)
2.4GHz
コア数/スレッド数 4コア/8スレッド 4コア/4スレッド 2コア/2スレッド
キャッシュ L3-8MB L3-6MB L3-2MB
チップセット モバイル インテル CM236 Express チップセット
メモリ 容量 4GB/8GB/16GB
規格 DDR4-2133 Unbuffered SO-DIMM
ECC ECCあり ECCなし ECCあり
表示制御 グラフィックスコントローラ CPU内蔵グラフィックスコントローラ
(インテル HD グラフィックス P530)
(VRAMはメインメモリ使用)
CPU内蔵グラフィックスコントローラ
(インテル HD グラフィックス 530)
(VRAMはメインメモリ使用)
CPU内蔵グラフィックスコントローラ
(インテル HD グラフィックス 510)
(VRAMはメインメモリ使用)
アナログVGA最大解像度及び表示色 (注1) フルHD (1,920 x 1,080):1,677万色
DVI最大解像度及び表示色 (注1) WUXGA (1,920 x 1,200) : 1,677万色
補助記憶装置 HDD -
SSD 128GB/256GB/512GB (シリアルATA) 最大2台搭載可 (注2)、RAIDサポート(RAID1のみ) (注3)
CFast 1スロット (シリアルATA)、8GB/16GB/32GB 搭載可
拡張インタフェース PCI Express (注4) x8 レーン (PCI Express 3.0, 8.0GT/s) : 2 スロット
I/Oインタフェース ディスプレイ 2 (アナログVGA (D-SUB 15pin) x 1 , DVI-D x 1)
LAN 3 (1000BASE-T/100BASE-TX/10BASE-T)
※PXE(Preboot eXecution Environment)ブート、Wake On LANに対応
シリアル 2 (D-SUB 9pin) (RS-232C)
USB USB 3.0 : 6 (前面 x 6)
オーディオ ラインイン、ラインアウト
規格対応等
(注5)
EMC規格 VCCI Class A、FCC Class A、CE:EMC指令
海外安全規格 UL60950-1、CSA60950-1 NRTL/C (注6)
環境 RoHS指令
RAS機能 ハードウェア監視ツール EmbedWare/SysMon® による状態表示、異常通知機能:
温度監視、電圧監視、ファン監視、S.M.A.R.T.監視 、RAID監視、システムエラー監視、
ウォッチドッグタイマ設定、パフォーマンス情報表示
供給電源 AC入力(100~240V)
最大消費電力 203W 202W 155W
動作周囲温度 0~50℃
対応OS Windows 10 IoT Enterprise 2016 LTSB 64bit版、
Windows 10 IoT Enterprise 2019 LTSC 64bit版、
Ubuntu 16.04 LTS 32bit版/64bit版、
RTX、RTX64、INtime
質量 約5.4kg 約5.4kg 約5.1kg
外形寸法(W×D×H) 260mm x 260mm x 99mm (突起物含まず)
  • (注1)接続するディスプレイの仕様によっては表示できない場合があります。
  • (注2)弊社提供のSSDのみ使用可能であり、2台搭載する場合はRAIDオプションが必須です。
  • (注3)RAIDを使用するには、ソフトウェアRAIDおよび256GBまたは512GBのSSD 2台が必要です。また、Windows 10のみ対応可となります。
  • (注4)PCI Expressへの供給電力は1スロットあたり最大25Wです。
  • (注5)欧州(CE)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証およびこれに対応した製品については弊社営業にご相談ください。
  • (注6)UL60950-1、CSA60950-1は認証機関CSAにて、規格取得しております。

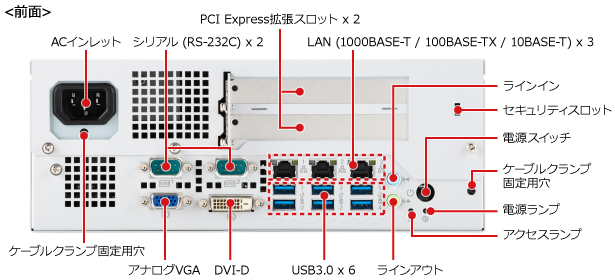

各部名称
