インテル® Xeon® プロセッサ E-2100、E-2200 ファミリ / Pentium® プロセッサ搭載
組込みコンピュータ

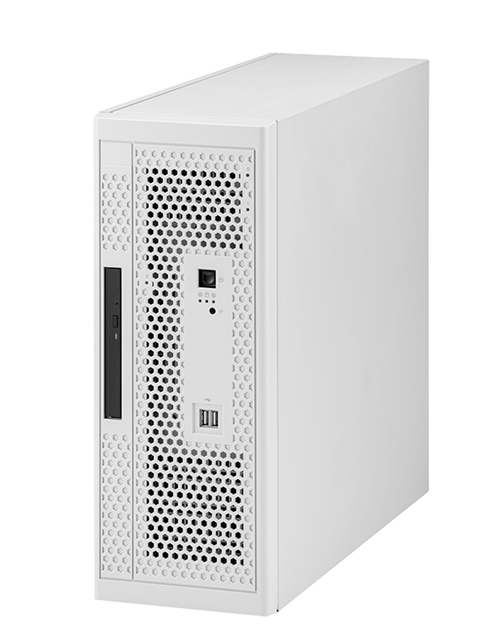

AR8300モデル300N/310N  最新モデル

AR8300モデル300N/310N
拡大する

AR8300モデル300N/310Nは、組込み機器・市場の発展・伸長に必要とされる機能と性能を大きく進化させ、一方で既にご活用のお客様よりご好評の特長を維持・継承した、AR8000シリーズの7世代目のモデルです。


特長

●従来比1.5倍の処理性能

  • 6コア(インテル Xeon E-2100、E-2200シリーズ)/デュアルコア(Pentium)プロセッサ搭載
  • 高速なDDR4-2666メモリに対応し、最大32GB搭載可能

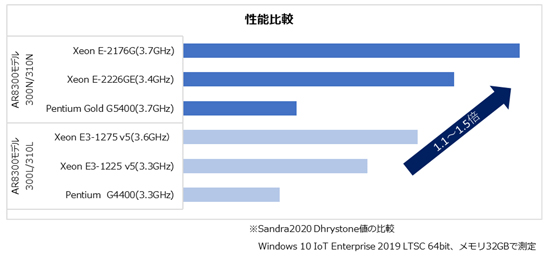

    性能比較

●画像処理、AI処理に最適(※)

  • PCI Express x16対応と大容量電源搭載により、高性能グラフィックスカードを搭載可能

●ソフトウェアRAIDによる安定稼働

  • RAIDオプションとしてソフトウェアRAIDを選択でき、HDD/SSD故障時にも継続して運用可能
  • 自動診断型エラーハンドリング機構や、HDD/SSDのホットスワップ対応により、高信頼性、高可用性を実現

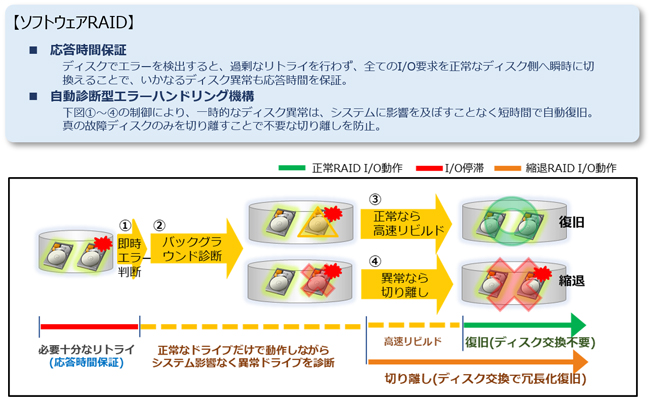

    ソフトウェアRAIDによる安定稼働

●コンパチビリティ

  • 従来機とサイズ、取付ネジ位置を同じにしており、簡単にリプレース可能
  • シリアルインタフェース・アナログVGA・オーディオ端子などレガシーインタフェースを継続搭載
  • OS、ドライバやハードウェア監視機能、セキュリティ機能などを維持

●高品質・イージーメンテナンス

  • 部品交換作業の簡略化や誤操作防止機能により、優れたメンテナンス性を実現

●海外規格対応

  • 北米(FCC、CSA/UL)、欧州(CE、UKCA)に加え、中国(CCC)、韓国(KC)、台湾(BSMI)の規格に対応

●長期安定供給

  • 長年の経験に基づく「QCD最適部品採用理論」による長寿命部品の採用
  • 万が一の自然災害等でも設計・生産一体のBCP体制により、取りうるべき最善の製品供給を維持

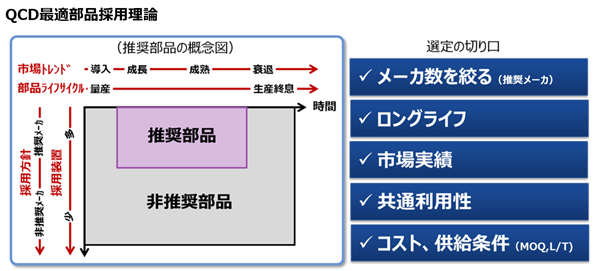

    QCD最適部品採用理論

(※)NVIDIA製品の動作確認結果を掲載しています。



搭載可能オプション
ソフトウェアRAID EtherCAT マスタ/スレーブ RAID Macfee Embedded Control

組込みコンピューティング製品に関するお問い合わせ
組込みコンピューティング製品 カタログダウンロード

仕様一覧

機能 内容
商品名 AR8300モデル310N AR8300モデル300N
シャーシタイプ ミドルタワー
CPU インテル® Xeon® プロセッサ
E-2176G (Coffee Lake)
インテル Xeon プロセッサ E-2226GE
(Coffee Lake Refresh S)
インテル Pentium® Gold G5400
(Coffee Lake S)
  動作周波数 3.7GHz
(インテル ターボ・ブースト
・テクノロジー2.0対応:
最大4.7GHz)
3.4GHz
(インテル ターボ・ブースト
・テクノロジー2.0対応:
最大4.6GHz)
3.7GHz
コア数/スレッド数 6コア / 12スレッド 6コア / 6スレッド 2コア / 4スレッド
キャッシュ L3-12MB L3-12MB L3-4MB
CPU搭載数 1 1 1
チップセット インテル C246 チップセット
メモリ 容量 8GB/16GB/32GB
規格 DDR4-2666 Unbuffered DIMM DDR4-2400 Unbuffered DIMM
ECC ECCあり
表示制御 グラフィックスコントローラ CPU内蔵グラフィックスコントローラ
(インテル UHD グラフィックス P630)
CPU内蔵グラフィックスコントローラ
(インテル UHD グラフィックス 630)
CPU内蔵グラフィックスコントローラ
(インテル UHD グラフィックス 610)
アナログVGA最大解像度及び表示色 (注1) WUXGA (1,920 x 1,200):1,677万色
DVI最大解像度及び表示色 (注1) WUXGA (1,920 x 1,200):1,677万色
補助記憶装置 HDD 4TB (シリアルATA) 最大3台搭載可能 (注2)
365日24時間運用対応、RAIDサポート(RAID1のみ)(注3)
SSD 480GB (シリアルATA) 最大3台搭載可能 (注2)、RAIDサポート(RAID1のみ) (注3)
光学記憶装置 DVDマルチドライブ搭載可能 (注4)
拡張インタフェース PCI Express x 16レーン (PCI Express 3.0, 8.0GT/s) :1スロット または x 8レーン (PCI Express 3.0, 8.0GT/s) :2スロット
x 4レーン (PCI Express 3.0, 8.0GT/s) :2スロット
※全スロットにロングカード搭載可能
PCI 非搭載 (注5)
I/Oインタフェース ディスプレイ 2 (アナログVGA (D-SUB 15pin) x 1, DVI-D x 1)
LAN 2 (1000BASE-T/100BASE-TX/10BASE-T)
シリアル 2 (D-SUB 9pin) (RS-232C)
USB USB 3.0 : 6 (背面 x 6)、 USB 2.0 : 2 (前面 x 2)
オーディオ ラインイン、ラインアウト、マイクイン
規格対応等
(注6)
EMC規格 VCCI Class A、FCC Class A、CE:EMC指令、UKCA:EMC指令
海外安全規格 UL62368-1、CSA62368-1 NRTL/C (注7)
環境 RoHS指令
RAS機能 ハードウェア監視ツール EmbedWare/SysMon による状態表示、異常通知機能:
温度監視、電圧監視、ファン監視、S.M.A.R.T.監視 (注8)、RAID監視、システムエラー監視、
ウォッチドッグタイマ設定、パフォーマンス情報表示
セキュリティ機能 ウイルス対策ソフトウェアオプション(Trellix® Embedded Control)選択可能
供給電源 AC入力 (100~240V)
最大消費電力 580W電源搭載モデル 490W 420W
900W電源搭載モデル 730W 640W
動作周囲温度 5~40℃
対応OS (注9) Windows® 10 IoT Enterprise 2019 LTSC 64bit版、
Red Hat® Enterprise Linux® 8.2 64bit版、
INtime
質量 580W電源搭載モデル 縦置き / 横置き時:約14.8kg
ラックマウント時:約15.5kg (注10) (約19.0kg(ラック側スライドレール含む))
900W電源搭載モデル 縦置き / 横置き時:約15.8kg
ラックマウント時:約16.5kg (注10) (約20.0kg(ラック側スライドレール含む))
外形寸法(W×D×H)
縦置き時 160mm × 450mm × 427.2mm (突起物含まず。但し縦置き用台足含む)
横置き時 420mm × 450mm × 163mm (突起物含まず。但し横置き用台足含む)
ラックマウント時 420mm [480mm (突起含む)] × 450mm [468.8mm (突起含む)] × 160mm (4U専有) (注11)
スライドレール付き外形寸法図 及び ラック搭載寸法条件をご確認ください。
保守(センドバック)
  ※修理対応期間は購入日より5年間
無償修理期間:1年、延長保証オプションにより+1年/+2年/+4年の期間延長が可能 (注12)
  • (注1)接続するディスプレイの仕様によっては表示できない場合があります。
  • (注2)HDDおよびSSDはあわせて最大3台搭載可能です。
  • (注3)RAIDを使用するには、ソフトウェアRAID またはRAIDカードが必要です。また、HDDまたはSSDが2台必要です。
  • (注4)サポート媒体は、CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-R, DVD-RWです。
  • (注5)PCIスロット搭載の製品については弊社営業にご相談ください。
  • (注6)欧州(CE、UKCA)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証およびこれに対応した製品については弊社営業にご相談ください。
  • (注7)UL62368-1、CSA62368-1 は認証機関CSA にて、規格取得しております。
  • (注8)RAIDカードを使用している場合、S.M.A.R.T.情報を取得することはできません。
  • (注9)Windows 10 IoT Enterprise 2021 LTSCの対応につきましては弊社営業にご相談ください。
  • (注10)装置引き出し用ハンドルとインナーレールを含みます。ラックに取り付けるスライドレールは含んでおりません。
  • (注11) [ ]の寸法には、装置引き出し用ハンドル部を含みます。インナーレール及びラック側に取り付けるスライドレールは寸法に含んでおりません。
  • (注12)延長保証オプションは、当製品供給期間内に同一構成で100台以上ご購入いただくことを条件としています。詳細は弊社営業に確認ください。


イージーメンテナンス

部品交換作業の簡略化や誤操作防止機能により、優れたメンテナンス性を実現しています。


ドライブ交換
ドライブ交換
筐体ファン交換
筐体ファン交換
リチウム電池交換
リチウム電池交換
ACケーブル抜け防止
ACケーブル抜け防止
