第13世代インテル® Core™ i7/i3、第12世代インテル Pentium® プロセッサー搭載
組込みコンピュータ

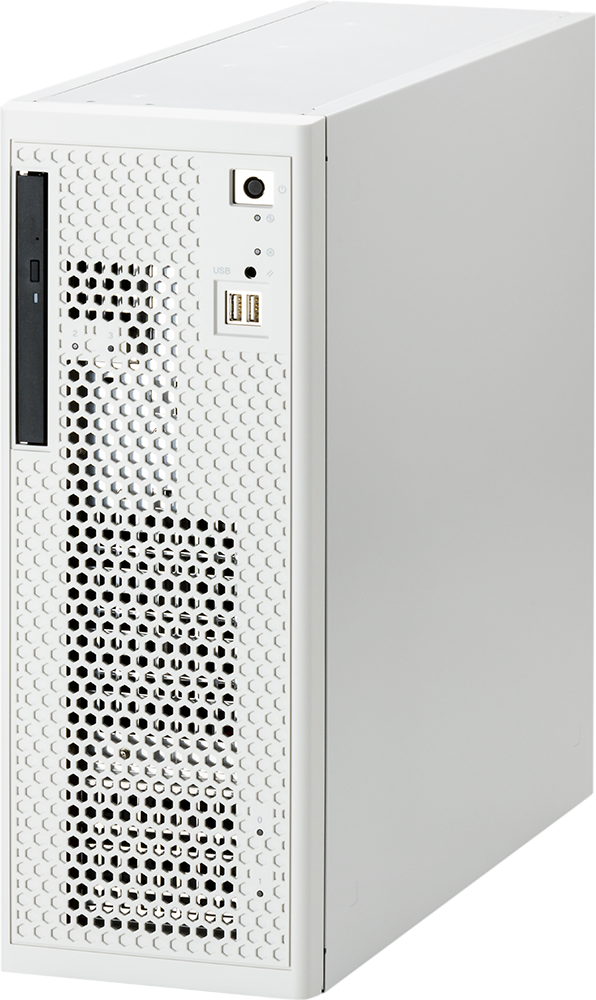

AR8300モデル300R/310R
拡大する
AR8300モデル300R/310Rは、組込み機器・市場の発展・伸長に必要とされる機能と性能を大きく進化させ、一方で既にご活用のお客様よりご好評の特長を維持・継承した、AR8000シリーズの8世代目のモデルです。
特長
-
第13世代CPU、DDR5メモリを搭載し、2倍の高性能を実現
- 最大16 コアプロセッサー搭載
- ハイパースレッディング・テクノロジーにより、最大24スレッドを同時実行
- 高速で高い信頼性のECC DDR5 を採用、最大64GB 搭載可能
-
高速ストレージをサポート
- NVMe-U.2 SSD サポートによりストレージ性能の高速化
-
トラブル監視機能
- 新規搭載のRASコントローラにより、CPUから独立したハードウェア監視を実現。CPU OFF時、起動状態でも装置を監視可能
- システム監視ツールEmbedWare/SysMon®による監視情報の可視化
-
ディスプレイポートをサポート
- 高解像度の４Kディスプレイ(最大3840×2160)をグラフィックボード追加することなく複数接続可能
-
AI/画像処理に最適
- PCI Express x16カード（フルハイト フルレングス）および大容量電源搭載により、高性能グラフィックスカードを搭載可能
- PCI Express 4.0をサポート
- PCI Expressを最大7スロットサポート
-
高セキュリティ機能
- Trellix® Embedded Control によるセキュリティ強化
- RAS コントローラによるNIST SP 800-193 対応可能
-
ソフトウェアRAID による安定稼働
- 自社開発ソフトウェアRAID の独自技術による高信頼性、高可用性、高保守性 (SATAのみ)
-
海外規格認証
- 北米（FCC、CSA/UL）、欧州（CE、UKCA）に加え、中国（CCC）、韓国（KC）、台湾（BSMI）の規格に対応
- 充実のロングライフサービス（延長保証オプション）
搭載可能オプション
仕様一覧
| 機能 | 内容 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 商品名 | AR8300モデル310R | AR8300モデル300R | ||||||||||||
| シャーシタイプ | ミドルタワー | |||||||||||||
| CPU | ※Core i9の対応については弊社営業にお問い合わせください |
インテル® Core™ i7-13700E プロセッサー (Raptor Lake-S) |
インテル Core i3-13100E プロセッサー (Raptor Lake-S) |
インテル Pentium® G7400E プロセッサー (Alder Lake-S) |
||||||||||
| 動作周波数 ※TBは「インテル ターボ・ブースト テクノロジー 2.0対応」 | P Core 1.9GHz(TB 最大 5.1GHz) E Core 1.3GHz(TB 最大 3.9GHz) |
P Core 3.3GHz(TB 最大 4.4GHz) | P Core 3.6GHz | |||||||||||
| コア数/スレッド数 | 8コア(P Core) + 8コア(E Core) / 24スレッド | 4コア / 8スレッド | 2コア / 4スレッド | |||||||||||
| キャッシュ | L3-30MB | L3-12MB | L3-6MB | |||||||||||
| CPU搭載数 | 1 | 1 | 1 | |||||||||||
| チップセット | インテル R680E チップセット | |||||||||||||
| メモリ | 容量 | 16GB/32GB/64GB ※128GB対応については弊社営業にご相談ください | ||||||||||||
| 規格 |
16GB/32GB：DDR5-4400 Unbuffered DIMM 64GB：DDR5-4000 Unbuffered DIMM |
|||||||||||||
| ECC | ECCあり | |||||||||||||
| 表示制御 | グラフィックスコントローラ | CPU内蔵グラフィックスコントローラ(VRAMはメインメモリを使用) | ||||||||||||
| (インテル UHD グラフィックス 770) | (インテル UHD グラフィックス 730) | (インテル UHD グラフィックス 710) | ||||||||||||
| DisplayPort最大解像度及び表示色 (注1) | 4K UHD（3,840 x 2,160) : 1,677万色 | |||||||||||||
| アナログVGA最大解像度及び表示色 (注1) |
FullHD（1,920 x 1,080) : 1,677万色 | |||||||||||||
| 補助記憶装置 | HDD (注2)(注3) |
4TB (シリアルATA) 最大2台搭載可、365日24時間運用対応、RAIDサポート ※8TB対応については弊社営業にご相談ください |
||||||||||||
| SSD (注2)(注3) |
480GB (シリアルATA) 最大2台搭載可、RAIDサポート ※960GB/1920GB対応については弊社営業にご相談ください |
|||||||||||||
| NVMe | 480GB (U.2) 最大2台搭載可 | |||||||||||||
| 光学記憶装置 | DVDマルチドライブ搭載可 (注4) | |||||||||||||
| 拡張インタフェース |
PCI Express (フルサイズ) |
x 16レーン(PCI Express 4.0, 16.0GT/s) ：1スロット または x 8レーン (PCI Express 4.0, 16.0GT/s) ：2スロット x 4レーン (PCI Express 3.0, 8.0GT/s) ：2スロット x 1レーン (PCI Express 3.0, 8.0GT/s) ：2スロット ※全てロングカード搭載可 |
||||||||||||
|
PCI Express (ハーフサイズ） |
x 1レーン (PCI Express 3.0, 8.0GT/s) ：1スロット ※168㎜以下 |
|||||||||||||
| I/Oインタフェース | ディスプレイ | 3 (アナログVGA (D-SUB 15pin) x 1, DisplayPort x 2) | ||||||||||||
| LAN | 3 (1000BASE-T/100BASE-TX/10BASE-T) | |||||||||||||
| シリアル | １ (D-SUB 9pin) (RS-232C) | |||||||||||||
| USB | USB 5Gbps | ４（背面） | ||||||||||||
| USB 2.0 | 4（前面 x 2、背面 x 2） | |||||||||||||
| オーディオ | ラインイン、ラインアウト、マイクイン | |||||||||||||
| 規格対応等 (注5) |
EMC規格 | VCCI Class A、FCC Class A、CE：EMC指令、UKCA：EMC指令 | ||||||||||||
| 海外安全規格 | UL62368-1、CSA62368-1(NRTL/C) (注6) | |||||||||||||
| 環境 | RoHS指令 | |||||||||||||
| RAS機能 | 常駐監視コントローラ | あり（RASコントローラ） | ||||||||||||
| 監視ツール | EmbedWare/SysMon® | |||||||||||||
| 機能 | ハードウェア状態監視（温度、電圧、ファン、システムエラー)、S.M.A.R.T.監視 (注7)、RAID監視、BIOS起動監視、 ウォッチドッグタイマ、ログ/SEL表示、トレース出力 |
|||||||||||||
| セキュリティ機能 | NIST SP 800-193 | 対応可能 ※弊社営業にご相談ください | ||||||||||||
| ウイルス対策 | ウイルス対策ソフトウェアオプション（Trellix® Embedded Control）選択可能 | |||||||||||||
| 供給電源 | AC入力 (100～240V) | |||||||||||||
| 最大消費電力 (注8) | 650W電源搭載モデル | 460W | 460W | 400W | ||||||||||
| 900W電源搭載モデル | 690W | 690W | 630W | |||||||||||
| 周囲温度 | 5～40℃ | |||||||||||||
| 対応OS |
Windows® 10 IoT Enterprise 2021 LTSC 64bit版 RedHat® Enterprise Linux® 9.2 64bit版, INtime |
|||||||||||||
| 質量 | 650W電源搭載モデル | 縦置き / 横置き時：約13.5kg、ラックマウント時：約14.0kg (注9) (約18.5kg(ラック側スライドレール含む)) | ||||||||||||
| 900W電源搭載モデル | 縦置き / 横置き時：約15.5kg、ラックマウント時：約16.0kg (注9) (約20.0kg(ラック側スライドレール含む)) | |||||||||||||
| 外形寸法（W×D×H） |
|
|||||||||||||
| 保守（センドバック） ※修理対応期間は購入日より5年間 |
無償修理期間：1年、延長保証オプションで+1年/+2年/+4年の期間延長が可能 (注11) | |||||||||||||
- （注1）接続するディスプレイの仕様によっては表示できない場合があります。
- （注2）HDDおよびSSDはあわせて最大2台搭載可能です。
- （注3）RAIDを使用するには、ソフトウェアRAID またはRAIDカードが必要です。また、HDDまたはSSDが2台必要です。
- （注4）サポート媒体は、CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-R, DVD-RWです。
- （注5）欧州(CE、UKCA)、中国(CCC)、韓国(KC)、台湾(BSMI)の規格認証およびこれに対応した製品については弊社営業にご相談ください。
- （注6）UL62368-1、CSA62368-1は認証機関CSAにて、規格取得しております。
- （注7）RAIDカードを使用している場合、S.M.A.R.T.情報を取得することはできません。
- （注8）最大消費電力は、本体で消費しない電力も含みます。
- （注9）装置引き出し用ハンドルとインナーレールを含みます。ラックに取り付けるスライドレールは含んでおりません。
- （注10） [ ]の寸法には、装置引き出し用ハンドル部を含みます。インナーレール及びラック側に取り付けるスライドレールは寸法に含んでおりません。
- （注11）延長保証オプションは、当製品供給期間内に同一構成で100台以上ご購入いただくことを条件としています。詳細は弊社営業に確認ください。
各部名称
＜背面＞
＜前面＞
イージーメンテナンス
部品交換作業の簡略化や誤操作防止機能により、優れたメンテナンス性を実現しています。
ドライブ交換
|
筐体ファン交換
|
リチウム電池交換
|
ACケーブル抜け防止
|
