Wymiana zespołu rolki pobierającej
Wymień materiał eksploatacyjny (zespół rolki pobierającej) skanera ScanSnap po osiągnięciu końca cyklu pracy.
Sugerowany cykl wymiany to:
Co 100 000 zeskanowanych arkuszy
Po każdym roku użytkowania
Materiały eksploatacyjne należy wymieniać kiedy liczba zeskanowanych dokumentów lub okres użytkowania osiągnie sugerowany cykl wymiany.
Przed wymianą materiałów eksploatacyjnych należy wyłączyć skaner ScanSnap i odłączyć kabel zasilający (kabel zasilający lub kabel zasilający magistrali USB) od źródła zasilania (gniazda prądu zmiennego lub komputera). Niedopilnowanie tej czynności może spowodować pożar lub wstrząs elektryczny.
Nie należy umieszczać elementów wewnętrznych, takich jak zespół podkładki lub rolki pobierającej w zasięgu dzieci. Może to doprowadzić do urazu.
Podczas używania skanera ScanSnap jego dolna część może się mocno nagrzewać, ale nie ma to wpływu na pracę skanera ani nie powoduje żadnych fizycznych urazów. Należy uważać, aby podczas przenoszenia skanera ScanSnap nie upuścić go.

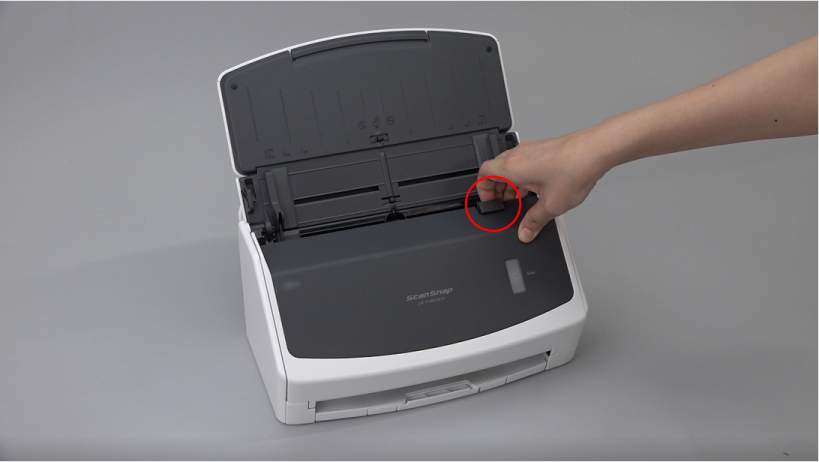

- Pociągnij element zwalniający podajnika ADF do siebie, aby otworzyć górną część podajnika ADF.
Obudowa skanera ScanSnap może się różnić kolorem, w zależności od regionu zakupu.

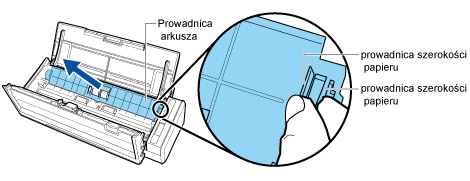

- Usuń prowadnicę arkusza.
Trzymając prowadnicę szerokości papieru za prawy koniec i naciskając ją do wewnątrz, podnieś prowadnicę arkusza, aby ją wyjąć.

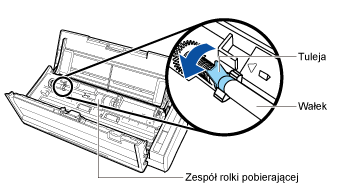

- Obróć tuleję, która znajduje się z lewej strony.

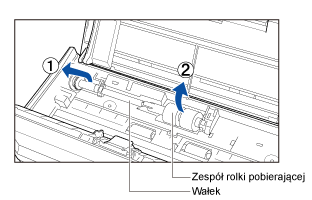

- Wyjmij wałek rolki pobierającej ze skanera ScanSnap.
Delikatnie podnieś lewą stronę wałka (około 5 mm), przesuń ją w lewo, a następnie unieś do góry, aby wyciągnąć.
UWAGAWokół zespołu rolki pobierającej mógł się nagromadzić kurz.
Zetrzyj kurz papierowy za pomocą szmatki zwilżonej w środku czyszczącym F1. Niedopilnowanie tej czynności może doprowadzić do usterek obrazu.
Nie używaj wody, łagodnego detergentu ani aerozolu.
- Demontaż zespołu rolki pobierającej z wałka.
Wyciągnij wałek, podnosząc zacisk ustalający.
UWAGAPodnoszenie zacisku ustalającego za pomocą paznokcia może doprowadzić do urazu lub uszkodzenia paznokcia.
W razie trudności w podważeniu zacisku, użyj spinacza lub podobnego przedmiotu.

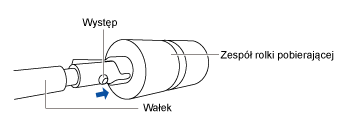

- Zamontuj nowy zespół rolki pobierającej na wałku.
Włóż wystającą część wałka do otworu w zespole rolki pobierającej.

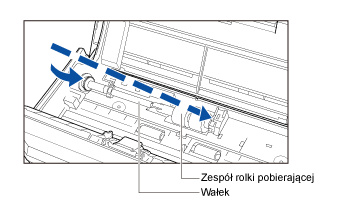

- Zamontuj wałek w skanerze ScanSnap.
Włóż prawy koniec wałka do tulei z prawej strony, po czym powoli umieść lewy koniec wałka na swoim miejscu.

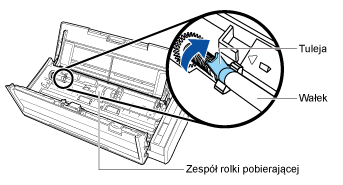

- Przymocuj tuleję z lewej strony.
UWAGAUpewnij się, że wałek został solidnie zamontowany. W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.

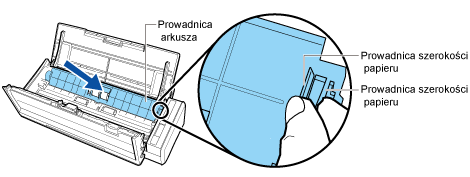

- Przymocuj prowadnicę arkusza.
Trzymając prowadnice szerokości papieru z prawej strony prowadnicy arkusza, przymocuj prowadnicę arkusza na swoim miejscu, aż usłyszysz odgłos kliknięcia.
UWAGAUpewnij się, że prowadnica arkusza jest prawidłowo zamocowana. W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.

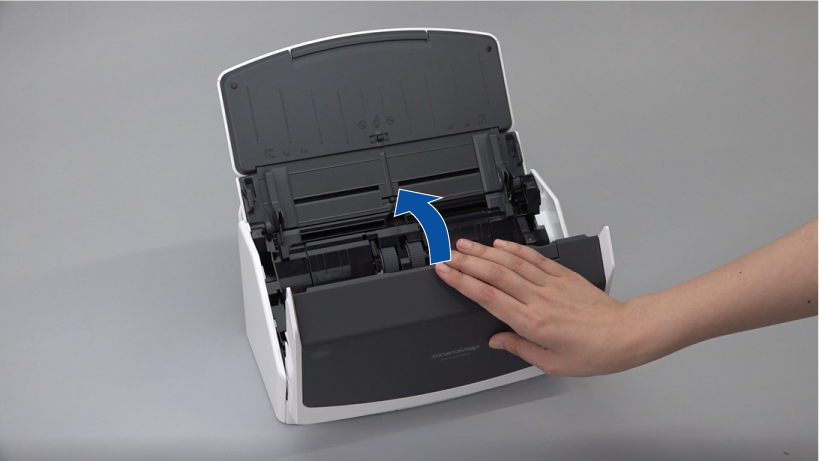

- Zamknij górną część podajnika ADF.
Zamknij górną część podajnika ADF, aż usłyszysz odgłos kliknięcia.
Zamknij górną część podajnika ADF razem z zasobnikiem, aż zablokuje się w swoim położeniu, co potwierdzi odgłos kliknięcia.
UWAGAUpewnij się, że górna część podajnika ADF jest w pełni zamknięta.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania lub też mogą wystąpić usterki obrazu.
- Pociągnij element zwalniający podajnika ADF do siebie, aby otworzyć górną część podajnika ADF.
Obudowa skanera ScanSnap może się różnić kolorem, w zależności od regionu zakupu.
- Usuń prowadnicę arkusza.
Trzymając prowadnicę szerokości papieru za prawy koniec i naciskając ją do wewnątrz, podnieś prowadnicę arkusza, aby ją wyjąć.
- Obróć tuleję, która znajduje się z lewej strony.
- Wyjmij wałek rolki pobierającej ze skanera ScanSnap.
Delikatnie podnieś lewą stronę wałka (około 5 mm), przesuń ją w lewo, a następnie unieś do góry, aby wyciągnąć.
UWAGAWokół zespołu rolki pobierającej mógł się nagromadzić kurz.
Zetrzyj kurz papierowy za pomocą szmatki zwilżonej w środku czyszczącym F1. Niedopilnowanie tej czynności może doprowadzić do usterek obrazu.
Nie używaj wody, łagodnego detergentu ani aerozolu.
- Demontaż zespołu rolki pobierającej z wałka.
Wyciągnij wałek, podnosząc zacisk ustalający.
UWAGAPodnoszenie zacisku ustalającego za pomocą paznokcia może doprowadzić do urazu lub uszkodzenia paznokcia.
W razie trudności w podważeniu zacisku, użyj spinacza lub podobnego przedmiotu.
- Zamontuj nowy zespół rolki pobierającej na wałku.
Włóż wystającą część wałka do otworu w zespole rolki pobierającej.
- Zamontuj wałek w skanerze ScanSnap.
Włóż prawy koniec wałka do tulei z prawej strony, po czym powoli umieść lewy koniec wałka na swoim miejscu.
- Przymocuj tuleję z lewej strony.
UWAGA
Upewnij się, że wałek został solidnie zamontowany. W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.
- Przymocuj prowadnicę arkusza.
Trzymając prowadnice szerokości papieru z prawej strony prowadnicy arkusza, przymocuj prowadnicę arkusza na swoim miejscu, aż usłyszysz odgłos kliknięcia.
UWAGAUpewnij się, że prowadnica arkusza jest prawidłowo zamocowana. W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.

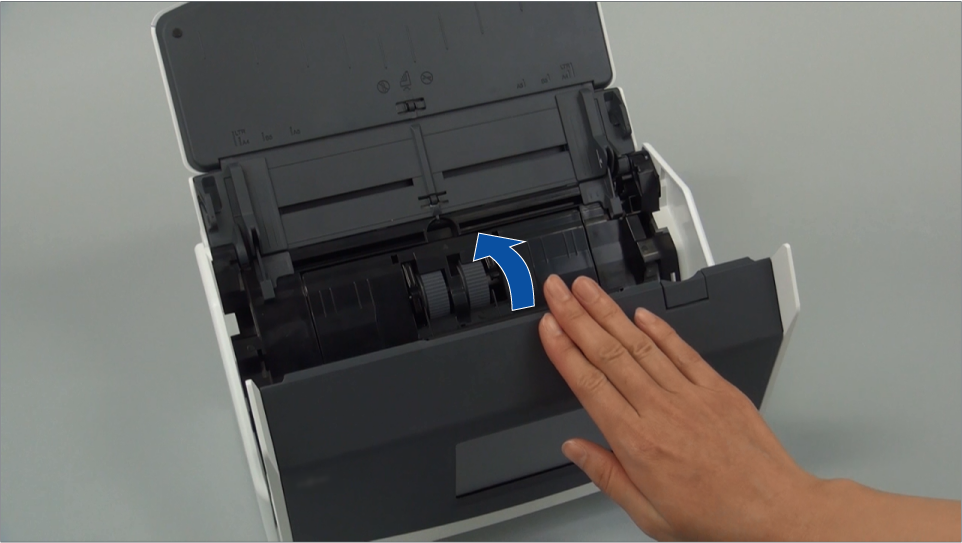

- Zamknij górną część podajnika ADF.
Zamknij górną część podajnika ADF, aż usłyszysz odgłos kliknięcia.
Zamknij górną część podajnika ADF razem z zasobnikiem, aż zablokuje się w swoim położeniu, co potwierdzi odgłos kliknięcia.
UWAGAUpewnij się, że górna część podajnika ADF jest w pełni zamknięta.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania lub też mogą wystąpić usterki obrazu.
- Zresetuj licznik rolki pobierającej.
- Wyświetl Okno główne oprogramowania ScanSnap Home.
Kliknij ikonę [ScanSnap Home]
na liście aplikacji, która pojawi się po kliknięciu launchpada w doku.
- Wyświetl Okno główne oprogramowania ScanSnap Home.
