Wymiana zestawu rolek
Wymień materiał eksploatacyjny (Zestaw rolek) skanera ScanSnap po osiągnięciu końca cyklu wymiany.
Sugerowany cykl wymiany to:
Co 200 000 zeskanowanych arkuszy
Po każdym roku użytkowania
Materiały eksploatacyjne należy wymieniać kiedy liczba zeskanowanych dokumentów lub okres użytkowania osiągnie sugerowany cykl wymiany.
Przed zastąpieniem skanera ScanSnap należy go wyłączyć i odłączyć kabel zasilający prądem zmiennym. Niedopilnowanie tej czynności może spowodować pożar lub wstrząs elektryczny.
-
Nie należy pozostawiać elementów wewnętrznych, takich jak rolka hamująca i rolka pobierająca w zasięgu małych dzieci. Może to doprowadzić do urazu.
Nie należy pozostawiać elementów wewnętrznych, takich jak zespół podkładki lub rolki pobierającej w zasięgu małych dzieci. Może to doprowadzić do urazu.
Podczas używania skanera ScanSnap jego dolna część może się mocno nagrzewać, ale nie ma to wpływu na pracę skanera ani nie powoduje żadnych fizycznych urazów. Należy uważać, aby podczas przenoszenia skanera ScanSnap nie upuścić go.
- Pociągnij element zwalniający podajnika ADF do siebie, aby otworzyć górną część podajnika ADF.
Obudowa skanera ScanSnap może się różnić kolorem, w zależności od regionu zakupu.
- Wymień rolkę hamującą.

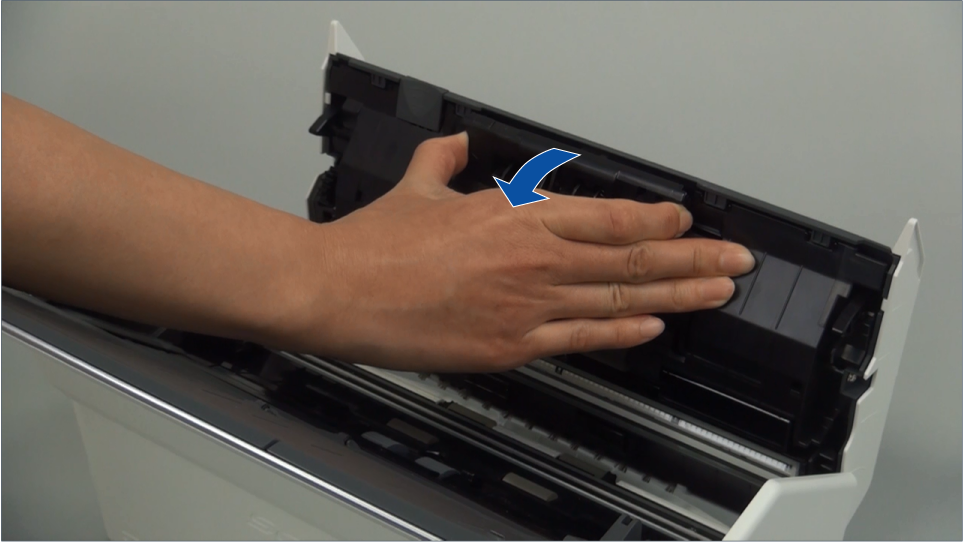

- Otwórz pokrywę rolki hamującej.
Złap dwa końce pokrywy i otwórz ją w kierunku wskazanym strzałką.

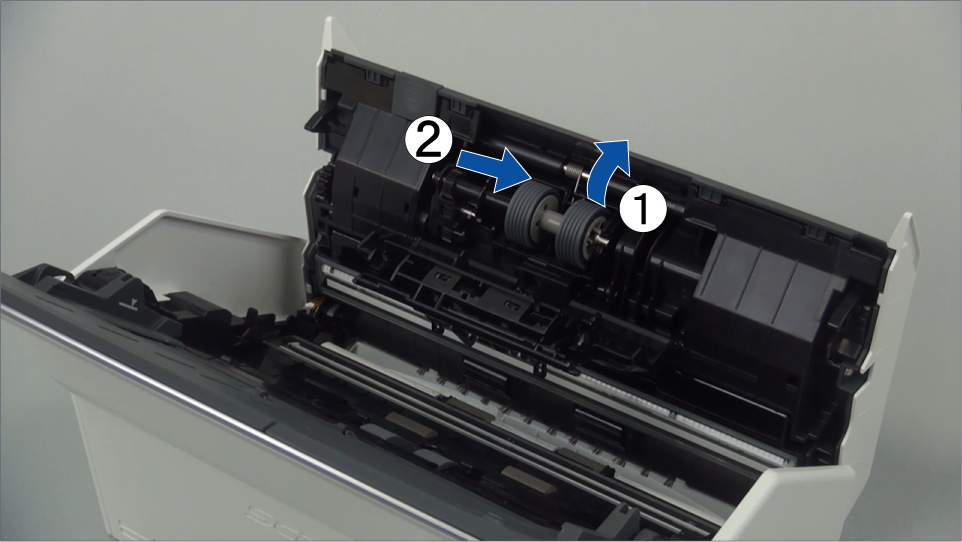

- Usuń wałek rolki hamującej.
Unieś rolkę hamującą z prawej strony wałka, a następnie wyciągnij wałek z otworu z lewej strony.

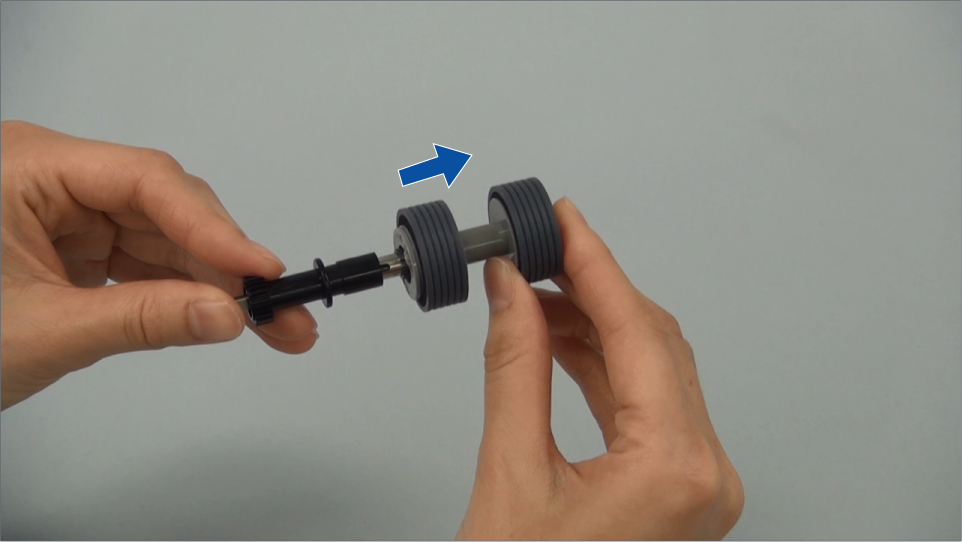

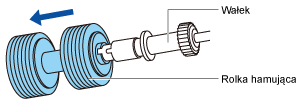

- Zdejmij rolkę hamującą z wałka.

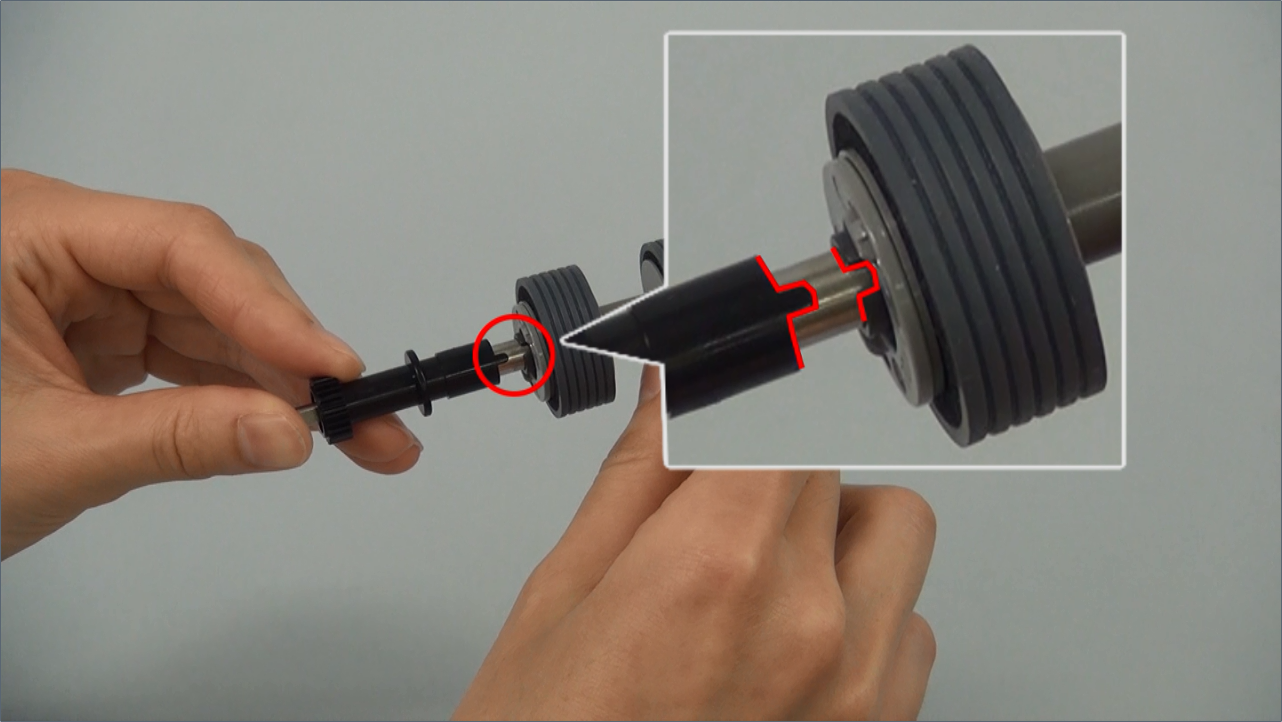

- Zamontuj nową rolkę hamującą na wałku.
Włóż wałek do rolki hamującej, dopasowując występ na wałku do szczeliny na rolce hamującej.

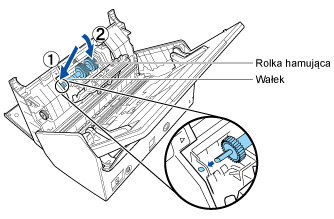

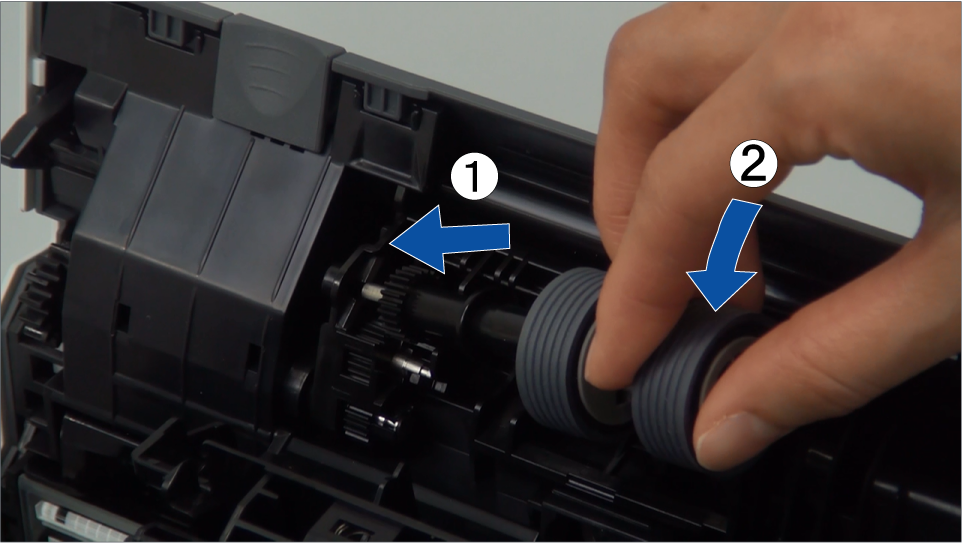

- Zamontuj wałek w skanerze ScanSnap.
Włóż prawidłowo lewy koniec wałka do otworu, po czym powoli umieść prawą stronę wałka na swoim miejscu.
- Otwórz pokrywę rolki hamującej.
- Wymiana rolki pobierającej.

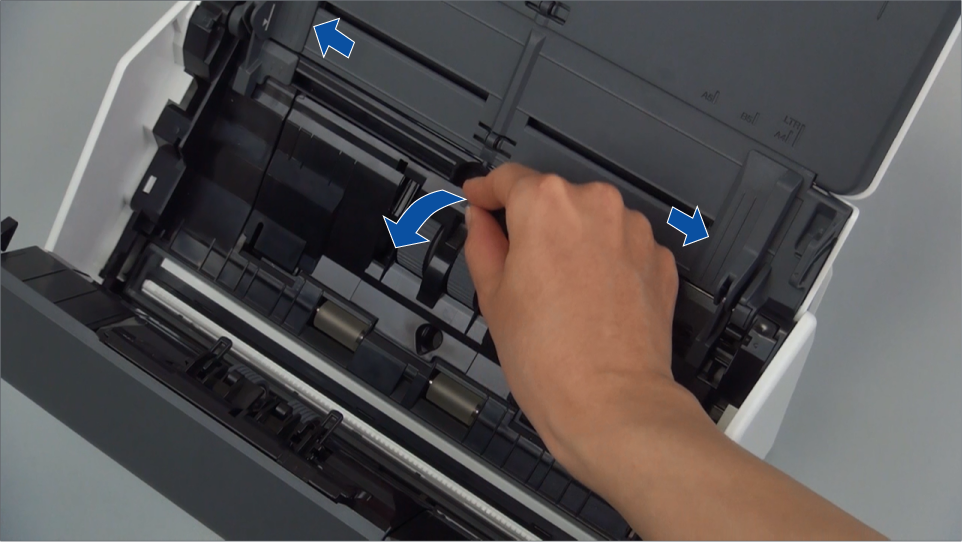

- Otwórz prowadnicę arkusza.
Przesuń prowadnice boczne do końca. Otwórz prowadnicę arkusza, zaczepiając palcem o wgłębienie na prowadnicy arkusza.

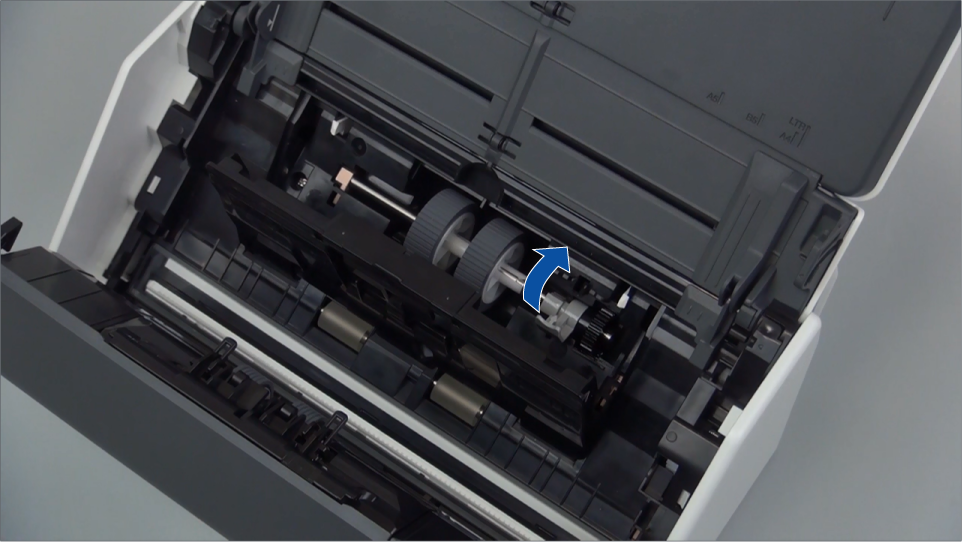

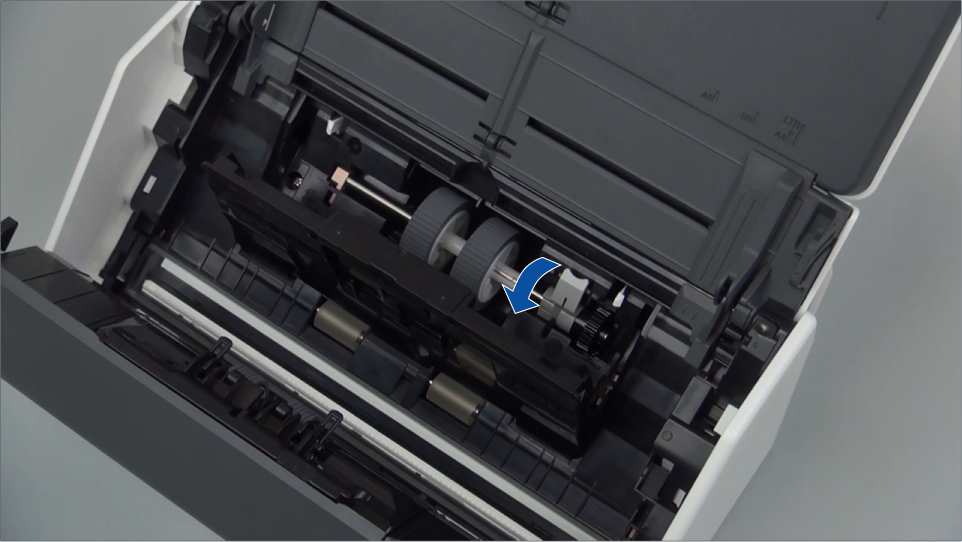

- Obracaj tuleję w kierunku wskazywanym przez strzałkę.

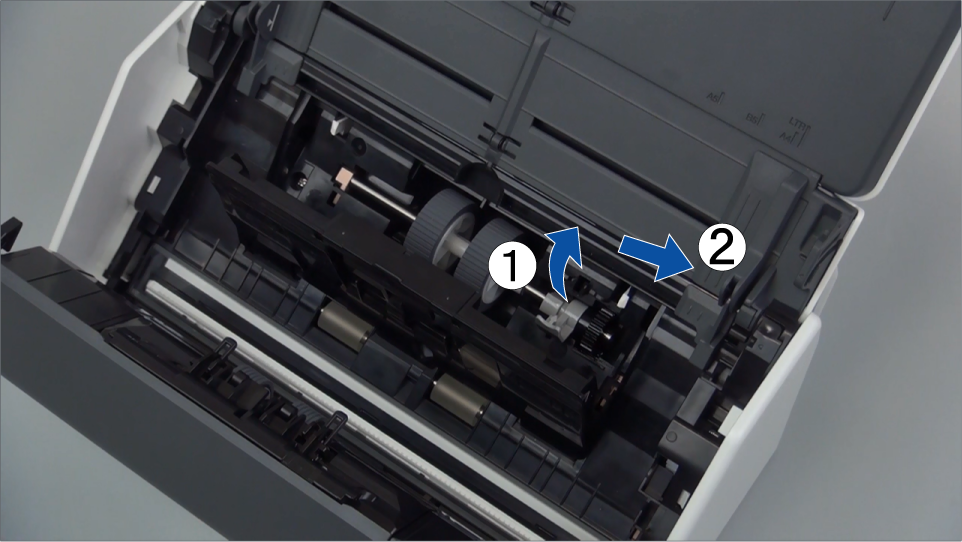

- Usuń rolkę pobierającą.
Delikatnie unieś prawą stronę tulei (ok. 5 mm), przesuń ją w prawo, a następnie podnieś ją do góry, aby wyciągnąć rolkę pobierającą.
UWAGAUważaj, aby nie dotknąć smaru na kółku zębatym w pobliżu tulei.

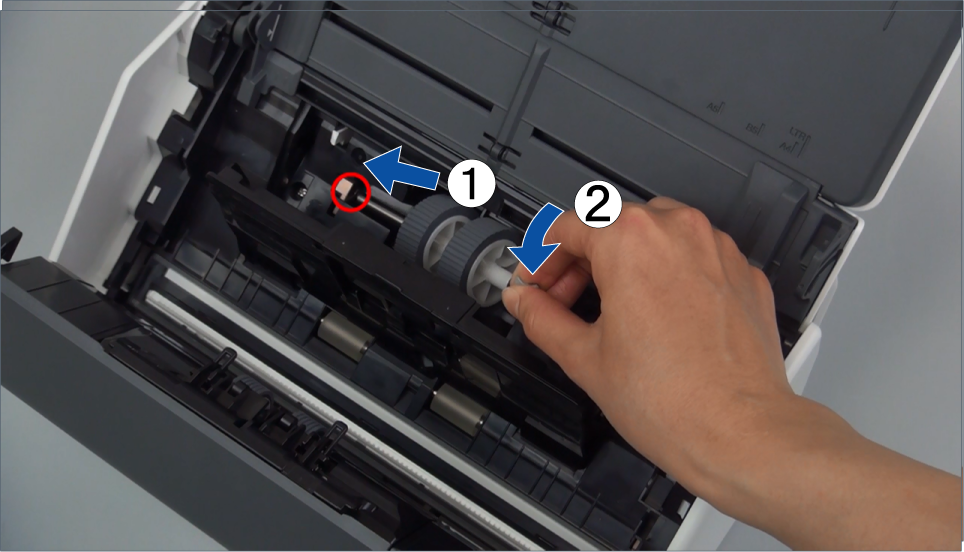

- Zamontuj nową rolkę pobierającą w skanerze ScanSnap.
Włóż prawidłowo lewy koniec wałka do otworu z lewej strony, po czym powoli zamontuj prawy koniec wałka na swoim miejscu.
- Obracaj tuleję w kierunku wskazywanym przez strzałkę.
UWAGAUpewnij się, że rolka pobierająca została solidnie zamontowana.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.
- Otwórz prowadnicę arkusza.
- Zamknij górną część podajnika ADF.
Zamknij górną część podajnika ADF, aż usłyszysz odgłos kliknięcia.
Zamknij górną część podajnika ADF razem z zasobnikiem, aż zablokuje się w swoim położeniu, co potwierdzi odgłos kliknięcia.
UWAGAUpewnij się, że górna część podajnika ADF jest w pełni zamknięta.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania lub też mogą wystąpić usterki obrazu.
- Pociągnij element zwalniający podajnika ADF do siebie, aby otworzyć górną część podajnika ADF.
Obudowa skanera ScanSnap może się różnić kolorem, w zależności od regionu zakupu.
- Wymień rolkę hamującą.
- Otwórz pokrywę rolki hamującej.
Złap dwa końce pokrywy i otwórz ją w kierunku wskazanym strzałką.

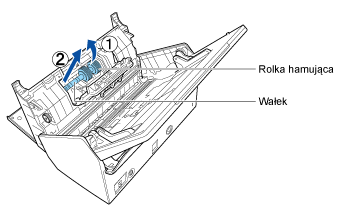

- Usuń wałek rolki hamującej.
Unieś rolkę hamującą z prawej strony wałka, a następnie wyciągnij wałek z otworu z lewej strony.
- Zdejmij rolkę hamującą z wałka.

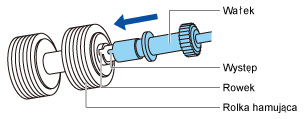

- Zamontuj nową rolkę hamującą na wałku.
Włóż wałek do rolki hamującej, dopasowując występ na wałku do szczeliny na rolce hamującej.
- Zamontuj wałek w skanerze ScanSnap.
Włóż prawidłowo lewy koniec wałka do otworu, po czym powoli umieść prawą stronę wałka na swoim miejscu.
- Otwórz pokrywę rolki hamującej.
- Wymiana rolki pobierającej.
- Otwórz prowadnicę arkusza.
Przesuń prowadnice boczne do końca. Otwórz prowadnicę arkusza, zaczepiając palcem o wgłębienie na prowadnicy arkusza.

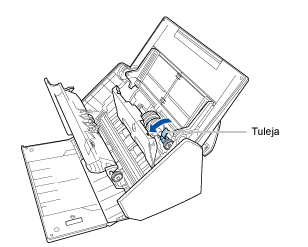

- Obracaj tuleję w kierunku wskazywanym przez strzałkę.
- Usuń rolkę pobierającą.
Delikatnie unieś prawą stronę tulei (ok. 5 mm), przesuń ją w prawo, a następnie podnieś ją do góry, aby wyciągnąć rolkę pobierającą.
UWAGAUważaj, aby nie dotknąć smaru na kółku zębatym w pobliżu tulei.

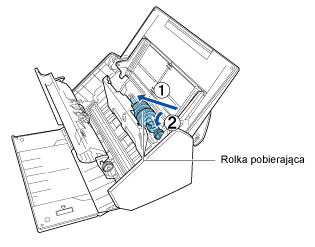

- Zamontuj nową rolkę pobierającą w skanerze ScanSnap.
Włóż prawidłowo lewy koniec wałka do otworu z lewej strony, po czym powoli zamontuj prawy koniec wałka na swoim miejscu.
- Obracaj tuleję w kierunku wskazywanym przez strzałkę.
UWAGA
Upewnij się, że rolka pobierająca została solidnie zamontowana.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania.
- Otwórz prowadnicę arkusza.
- Zamknij górną część podajnika ADF.
Zamknij górną część podajnika ADF, aż usłyszysz odgłos kliknięcia.
Zamknij górną część podajnika ADF razem z zasobnikiem, aż zablokuje się w swoim położeniu, co potwierdzi odgłos kliknięcia.
UWAGAUpewnij się, że górna część podajnika ADF jest w pełni zamknięta.
W przeciwnym razie może dojść do zakleszczenia papieru lub innych błędów podawania lub też mogą wystąpić usterki obrazu.
- Zresetuj licznik zestawu rolek.
- Wyświetl Okno główne oprogramowania ScanSnap Home.
Kliknij ikonę [ScanSnap Home]
na liście aplikacji, która pojawi się po kliknięciu launchpada w doku.
- Wyświetl Okno główne oprogramowania ScanSnap Home.
